【導讀】為了能夠更好的達成負載調節目的，工程師們通常會采用全橋或半橋觸發脈沖的方式，快速有效的完成負載匹配調試工作。本文將會重點針對屏蔽逆變器的全橋觸發脈沖法開關模式和設計思路進行簡要介紹。
脈沖屏蔽法是一種比較新穎的感應加熱電源調功方法，也是近年來我國工業系統應用過程中比較常見的方法之一。為了能夠更好的達成負載調節目的，工程師們通常會采用全橋或半橋觸發脈沖的方式，快速有效的完成負載匹配調試工作。本文將會重點針對屏蔽逆變器的全橋觸發脈沖法開關模式和設計思路進行簡要介紹。

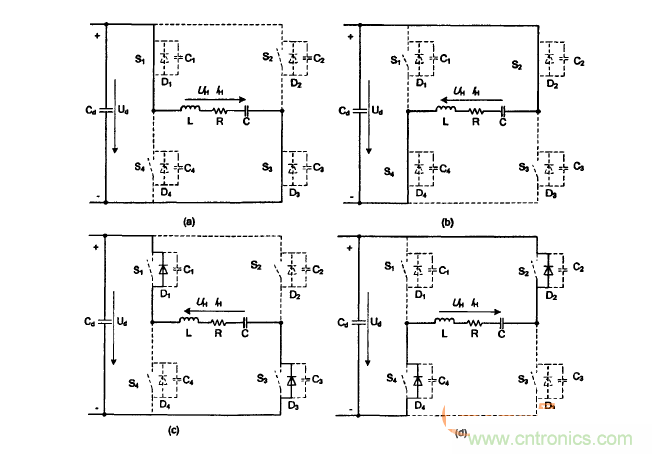

圖1 屏蔽逆變器的全橋觸發脈沖法的開關模式
上圖圖1主要介紹了電壓型諧振逆變器工作在屏蔽逆交器的全橋觸發脈沖法下的工作狀態，我們可以看到這種電路系統的設計比較簡單。在正常開通的狀態下，S1、S3和S2、S4按照正常順序輪流導通如圖1中、（b）所示，輸出的電壓波形為方波，電流為正弦波。
在了解了全橋觸發脈沖法的開關運行模式后，我們再來看一下這種設計是如何過濾脈沖屏蔽信號的。在正常工作狀態下，當脈沖屏蔽信號到來時，逆變器進入到屏蔽逆變器的全橋觸發脈沖法的工作狀態下工作，逆變器的所有脈沖被屏蔽掉，其工作模式如圖1中、（d）。
圖2 直流側電流波形圖
圖3 逆變器輸出波形圖

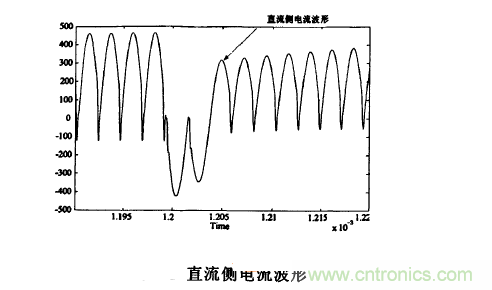

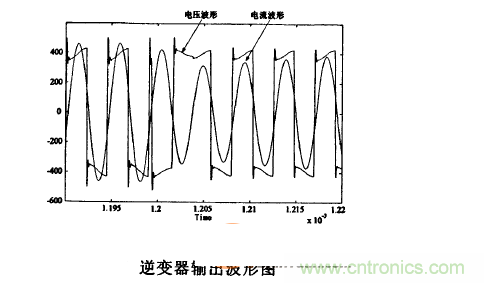

以上我們分析了全橋觸發脈沖法的運行情況和工作狀態，那么在使用了這種技術進行感應加熱電源的負載調節后，電流波形圖的情況又是怎么樣呢？由于這種完全屏蔽脈沖方法槽路中諧振電流是靠通過反并聯二極管流通向直流側反饋能量，在進行負載調節過程中，其直流側電流如圖2所示。諧振逆變器輸出端的電壓為直流電壓，逆變器的輸出電壓、電流波形如圖3所示。從圖3中我們可以看到，逆變器的脈沖已經完全被屏蔽掉，沒有大的峰值毛刺出現，由此可見這種方法能夠快速有效的完成加熱電源的負載調節。
