穩壓三極管發熱太嚴重?專家來解決

發布時間:2015-09-21 責任編輯:echolady

【導讀】很多人在使用穩壓三極管的過程中,遇到過過熱反應的現象。如果出現這種情況,設計師就要對電路進行細致的排查。長時間積累經驗,就能快速準確的找到發熱的原因和問題的所在。

穩壓三極管發熱太嚴重?專家來解決
圖1

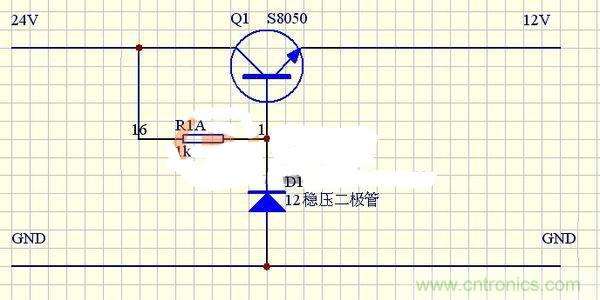

如圖1所示,當輸入電壓為12v時,在有負載的情況下并不發熱,但是輸入電壓到24v時,由410012v組成的繼電器負載拿萬用表測得負載電流達不到30ma,此時三極管發熱嚴重,那么我們更換1.5a的8050可以解決這個問題嗎?

在圖1當中,流過三極管的電流和負載是相同的電流,當電壓為24V時,負載耗12V/30mA三極管損耗=負載損耗12V/30mA=0.36W(耗0.36W發熱是正常的),此時效率才50%。改善方法如下:

1、在三極管CE極并1K電阻,分擔一半損耗。損耗沒變,但三極管的溫度會降低。

2、如果電源24v很穩的話,建議更換成24v繼電器。這樣就能夠大大降低損耗。

問題二:

針對比較比較常見的穩壓三極管發熱問題,原因主要來自于以下兩個方面。一個是調整管管壓降過大(例如輸入電壓與輸出電壓相比過高、調整管本身質量不良引起功耗太大);二是負載超過調整管的集電極最大允許電流(即超過了集電極最大允許功耗),或負載短路引起的(特別是簡易的串聯型穩壓電路,在此種情況下通電時間稍長極易燒毀調整管)。

只要注意以上的這幾個問題,相信大家在設計時就能最大程度上的規避穩壓三極管發熱現象了,小編也將持續為大家關注此類的技術文章,并隨時進行更新。
