【導讀】設計LED電源保護電路，設置過壓保護電路的目的就是為了保障電源系統正常運行。本文就來簡要介紹LED電源過壓保護電路的作用，同時分享一個過壓保護電路的有效方案。
在LED電源的設計過程中，目前國內大多數的電源系統均采用恒流驅動方案。就穩流型電源來看，若負載發生斷路，電流檢測電阻兩端的電壓下降到零，一旦給定值不為零，調節器會使得輸出電壓急劇飆升至最大值，這對負載連接接觸不良時是很危險的。對LED、半導體制冷等負載來說，過壓發生時，最緊要的任務是保護負載，其次是保護開關功率管。
為了有效的保護負載和開關功率管，在LED電源電路的設置過程中，我們有兩種保護方法可以同時使用，一是放置雙向TVS來實現對瞬間沖擊電壓的防護，另外一種辦法就是當負載斷路時讓電源立即停止工作。
首先來看第一種LED電源過壓保護措施。眾所周知，TVS是一種二極管形式的高效能保護器件。當TVS二極管的兩極受到反向瞬態高能量沖擊時，它能以納秒級的速度，將其兩極間的高阻抗變?yōu)榈妥杩梗崭哌_(dá)數千瓦的浪涌功率，使兩極間的電壓箝位于一個預定值，有效地保護電子線路中的元器件免受各種浪涌脈沖損壞。還可將電阻與TVS串聯，當TVS未擊穿時，電阻上沒有電流，若發生過壓，TVS被擊穿，電阻上有電流流過，產生壓降，以此作為保護信號，送到PWM芯片的shutdown端，封鎖PWM脈沖輸出。第二種方法的設置情況，如下圖所示：

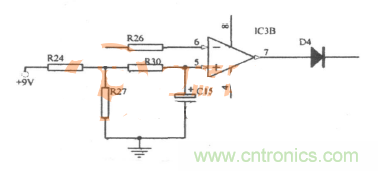

圖為LED電源過壓保護電路
從上面的LED電源過壓保護電路設置圖中我們可以看到，在該系統中，R24和R27給運放同相輸入端提供固定的小電壓U+。R26為取樣的負載電流輸入。當負載發生斷路時，運放反相輸入端電壓U-=0，因而U+>U-，運放輸出電壓為高電平，給出空載保護信號。同時將時間常數R30×C15與電源給定的時間常數配合調節，使得空載保護不發生誤動作。
