電路分享:聲光控節電開關電路設計

發布時間:2016-12-21 責任編輯:sherry

【導讀】本次介紹的節電開關,在白天或光線較亮時,節電開關呈關閉狀態,燈不亮;夜間或光線較暗時,節電開關呈預備工作狀態,當有人經過該開關附近時,腳步聲、說話聲、拍手聲等都能開啟節電開關。燈亮后經過40秒左右的延時節電開關自動關閉,燈滅。

公共場所和居民居住區的公共樓道普遍使用機械手動開關,由于各種原因往往出現許多燈泡點亮長明的現象,故使燈泡壽命短,浪費電量,為國家、單位、個人造成經濟損失,因此,設計研究一種電路新穎、安全節電、結構簡單、安裝方便的聲光雙控白熾燈節能自動開關顯得相當有必要。

本次介紹的節電開關,在白天或光線較亮時,節電開關呈關閉狀態,燈不亮;夜間或光線較暗時,節電開關呈預備工作狀態,當有人經過該開關附近時,腳步聲、說話聲、拍手聲等都能開啟節電開關。燈亮后經過40秒左右的延時節電開關自動關閉,燈滅。

該節電開關還有以下幾大特點:采用單線出入,可直接替代原手控開關,不用另接線,方便安裝。聲控靈敏度高,在其附近的腳步聲、說話聲等均可將開關啟動。該節電開關全部采用無觸點元件,使用壽命長。節電開關自身耗電小于0.5W,相當的節電。

電路原理

話筒MIC1和VT1、R1~R3、C1組成聲音拾取放大電路。為了獲得較高的靈敏度,VT1 的β值選用大于100。話筒MIC也選用靈敏度高的。R3不宜過小,否則電路容易產生間歇振蕩,C2、D1和D2、C3構成倍壓整流電路。把聲音信號變成直流控制電壓。R4、R5和光敏電阻R11組成光控電路。有光照射在R11上時,阻值變小,對直流控制電壓衰減很大。VT2、VT3和R7、D3組成的電子開關截止,C4 內無電荷,單向可控硅MCR截止,燈泡不亮。在MCR截止時,直流高壓經R9、R10、D4降壓后加到C3、CW1(穩壓管)上端。C3為濾波電容,CW1為穩壓值12~15V的穩壓二極管,保證C3上電壓不超過15V直流電壓。

電路原理

當無光照射R11 時,R11 阻值很大,對直流控制電壓衰減很小,VT2、VT3等組成的電子開關導通,D3 也導通,使C4充電。R8、C5和單向可控制MCR、D5~D8 組成延時與交流開關。C4通過R8 把直流觸發電壓加到MCR控制端,MCR導通,燈泡點亮。燈泡發光時間長短由C4、R8 的參數決定,按圖中所給出的元器件數值(R8為22K),發光30秒左右后,MCR截止,燈熄滅。C5為抗干擾電容,用于消除燈泡發光抖動現象。

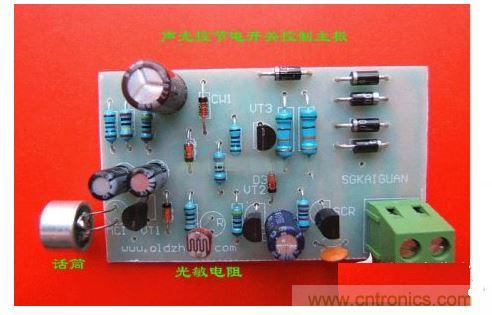

聲光控節電開關控制主板實物圖
聲光控節電開關控制主板實物圖

編者結語

編者認為這款節電開關比較適合用于樓道、走廊、洗涮間、廁所等公共場合,能節電并延長燈泡的使用壽命。且恰恰彌補了普通的機械手動開關燈泡壽命短,浪費電量的缺點,具有很高的實用價值。大家如有好的見解,歡迎在下方評論區討論,喜歡DIY的也可嘗試,但要注意安全!
