2.2、配置DC-DC轉換器的必要性



只有電源電路需要配置DC-DC轉換器。CPU、內存、LED等配件的運行需要各種DC電壓。例如，移動設備的鋰離子電池，其電池電壓僅為3.7V。調整這些電壓差需要配置DC-DC轉換器。DC-DC轉換器的應用非常普遍,幾乎所有電子設備都需要使用。



圖2-2 配置DC-DC轉換器的必要性



2.3、DC-DC轉換器的分類



DC-DC轉換器分為線性穩壓器和開關穩壓器。

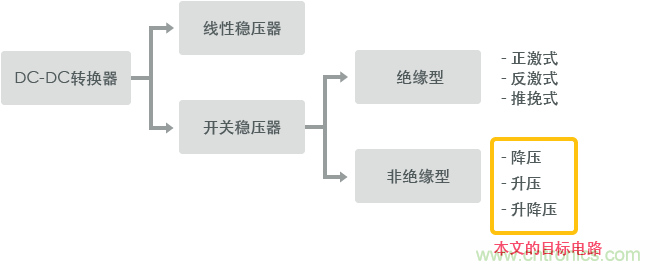

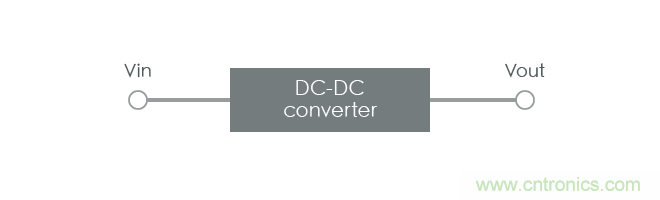

圖2-3 DC-DC轉換器的分類



2.3.1 線性穩壓器的原理



線性穩壓器采用最簡單的方式，通過電阻分壓轉換電壓。例如，希望將輸入電壓的一半轉換為輸出電壓時，可使負載電阻和穩壓器的可變電阻相同。



圖2-3-1 線性穩壓器的原理



本方式具有簡單、低價的特點，但由于使用電阻，因此具有輸入/輸出的電位差越大，功率損耗也越大（效率降低）的缺點，從而導致移動設備等的電池使用時間縮短。部分設備還會配置冷卻機構，以降低因功率損耗而產生的熱量。因此，大多數情況用于功耗較低、輸入/輸出電位差較小的電路，而功耗較高的電路基本使用開關穩壓器。



2.3.2 開關穩壓器的原理



開關穩壓器由開關元件、電感器和電容器等功能部件的組合電路構成。可通過快速切換開關的ON/OFF以調節輸出電壓，在理想狀態下可實現無損耗電壓轉換。

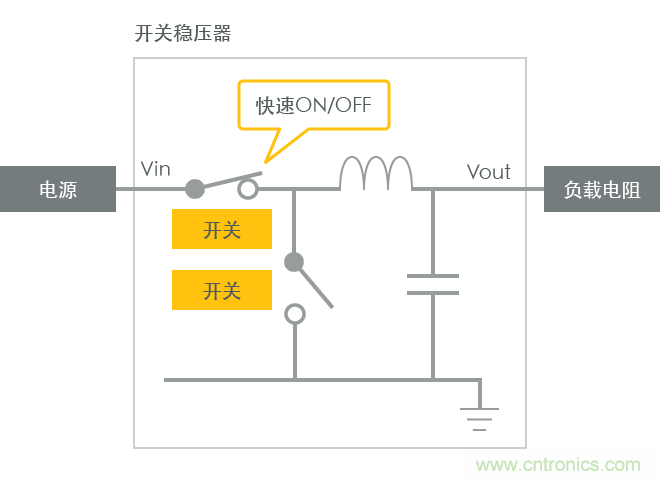

圖2-3-2 開關穩壓器的原理



本方式分為絕緣型和非絕緣型。絕緣型開關穩壓器采用輸入電壓（1次側）和輸出電壓（2次側）通過變壓器實現絕緣的方式。轉換高壓電路時，用于防止觸電或漏電事故。非絕緣型是相對于絕緣型的叫法，不使用變壓器，是輸入電壓和輸出電壓之間未進行絕緣的方式。大部分使用電池的移動設備及車載設備的電壓較低，因此使用非絕緣型DC-DC轉換器。



本節介紹非絕緣型DC-DC轉換器的使用示例和具體的工作機制。



2.4、DC-DC轉換器的使用示例



下面介紹在智能手機和汽車中使用非絕緣型DC-DC轉換器的示例。



2.4.1 案例介紹：智能手機



智能手機的以下配件使用DC-DC轉換器



本節介紹數字電路電源、RF電路電源、顯示電路電源的具體示例。



圖2-4-1 智能手機中DC-DC轉換器的應用點



1) 數字電路電源（PMIC*1）



數字電路主要指CPU、GPU、Memory等的電路。數字電路的特點是：比起3.6-3.8V的電池電壓，驅動電壓僅為0.8-1.8V。因此，需要配置降壓型DC-DC轉換器。所用DC-DC轉換器的特點是：轉換頻率高、輸出電流大。使用體積小、L電感值較低（L約為1uH）的功率電感器。



*1) PMIC：Power Management IC。用于需要配置多通道DC-DC轉換器的多功能LSI、且配有多個DC-DC轉換器和控制微機的IC。



圖2-4-1-1 在數字電路中的使用案例



2) RF電路電源



繼數字電路之后，較多使用DC-DC轉換器的電路為RF電路。與DC-DC轉換器相關的RF電路主要指包絡跟蹤IC (ET IC）、基帶處理器、藍牙模塊、Wifi模塊等的電路。以低于電池的電壓驅動，因此需要配置降壓型DC-DC轉換器。DC-DC轉換器的特點是兼有模塊化類型，功率電感器及電容器配置于內部（L約為2.2uH）。

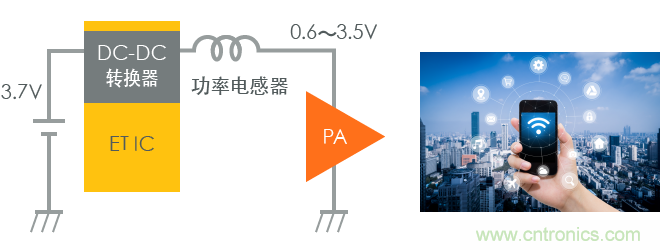

圖2-4-1-2 在RF電路中的使用案例



3) 顯示電路電源



智能手機顯示屏也使用了DC-DC轉換器。液晶顯示器的LED背光及有機EL顯示面板所需的電壓高于電池，因此采用升壓型DC-DC轉換器。LED背光根據燈的數量調節輸出電壓。DC-DC轉換器的特點是采用高耐壓開關元件，因此難以設置為較高的轉換頻率。因此使用L電感值較高（L約為10uH）的功率電感器。

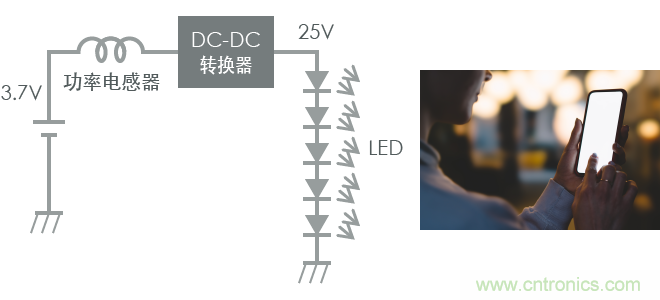

圖2-4-1-3 在顯示電路中的使用案例



2.4.2 案例介紹：汽車/Automotive



汽車普遍使用非絕緣型DC-DC轉換器。汽車應用大致分為以下幾種：



Power Train及Safety較多使用單路輸出DC-DC轉換器，Infotainment還會使用PMIC。與智能手機的主要差異為，運行電壓較大，需將DC-DC轉換器的輸入電壓調節為12V或48V。應用種類豐富，電感值根據用途會有較大差異。



使用功率電感器的主要應用



Powertrain



Safety



Infotainment



Comfort



xEV System



圖2-4-2-1 汽車中DC-DC轉換器的應用點



本節介紹Safety中使用的ADAS、Head Lamp及Infotainment中使用的IVI案例。



1) ADAS、IVI電源



ADAS及IVI中，驅動應用所需電壓低于電池，因此使用降壓型DC-DC轉換器。電源配置與智能手機或PC類似。應用實例：ADAS的攝像頭和傳感器、IVI的音響系統。DC-DC轉換器的特點是：電壓從12V降為3.3～5.0V，然后根據應用繼續降壓，通常構成1次和2次降壓電路。

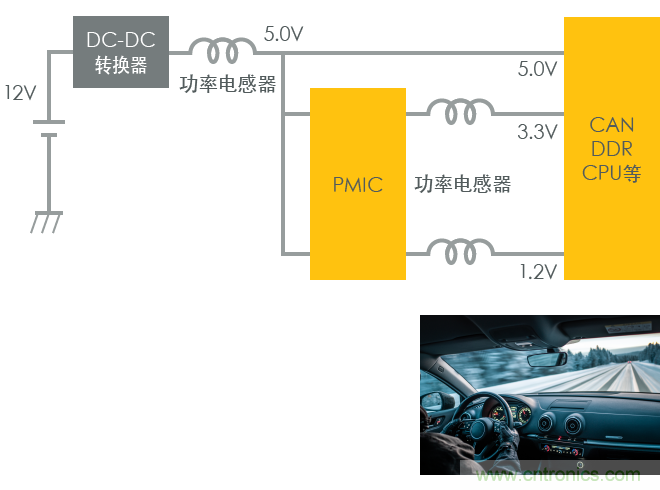

圖2-4-2-2 在ADAS,IVI中的使用案例


2) Head Lamp電源



Head Lamp的LED照明主要使用升壓型DC-DC轉換器。根據燈的數量調節輸出電壓。DC-DC轉換器的特點是：與智能手機的LED背光相同，使用電感值較高的功率電感器。



圖2-4-2-3 在Head Lamp中的使用案例



2.5、DC-DC轉換器的工作原理



下面介紹非絕緣型開關穩壓器的工作機制。DC-DC轉換器的結構分為降壓型、升壓型及升降壓型。本節以降壓型開關穩壓器為例，對工作機制進行說明。



圖2-5-1 降壓型DC-DC轉換器的基本圖



圖2-5-1為降壓型開關穩壓器的基本電路圖。電路配置了1個功率電感器。SW1為ON時SW2為OFF，SW1為OFF時SW2為ON。SW在ON/OFF之間切換時的電路變化如圖2-5-2所示。假設功率電感器輸入側端子的位置為A點。



SW1為ON、SW2為OFF時，輸入電源的電壓將直接供給功率電感器，因此A點的電位與Vin相等。SW1為OFF、SW2為ON時，功率電感器與輸入電源斷開，并連接到GND。因此A點的電位與GND相等。

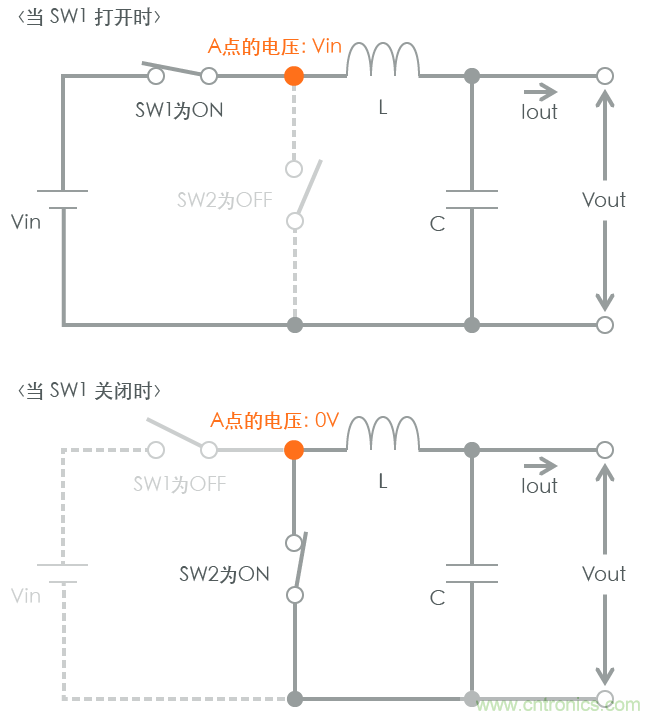

圖2-5-2 開關ON/OFF時的工作原理



這2種狀態因轉換動作而重復，功率電感器的輸入側（A點）電壓在Vin[V]與0[V]之間交替重復。功率電感器的輸入側被施加振幅Vin的脈沖電壓。



為了向輸出側供給恒壓，功率電感器應如何工作？功率電感器和平滑電容器構成了LC低通濾波器電路。輸入側施加的脈沖電壓經過LC電路的平滑化處理后輸出。如此考慮就容易理解恒壓輸出機制。

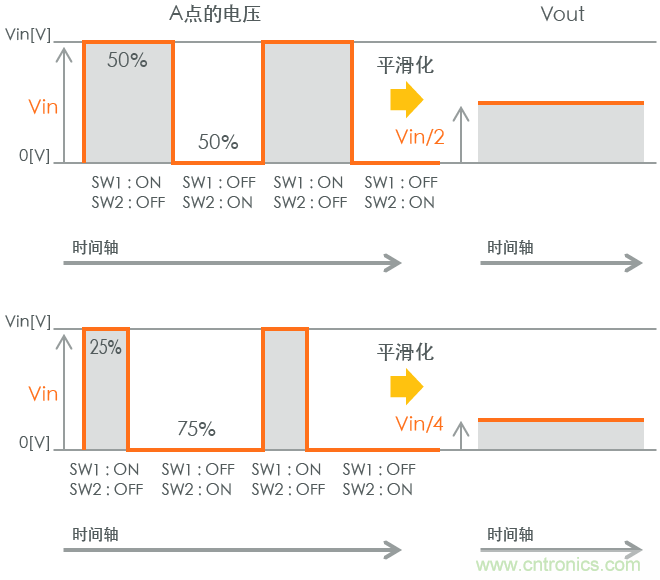

圖2-5-3所示為進行轉換動作時A點電壓與Vout的關系。上圖表示SW1為ON的時間占50%，即占空比為50%。對此時的電壓進行平滑化處理后，50% Vin的Vin/2將作為輸出電壓Vout輸出。下圖所示為占空比25%的情況。25% Vin的Vin/4將作為輸出電壓Vout輸出。即，輸出電壓越高占空比也越高，反之亦然。開關穩壓器可通過更改轉換的占空比，控制各種電壓值后進行輸出。



圖2-5-3 降壓型DC-DC轉換器的電壓控制圖



根據上述分析，可以認為通過開關控制能對輸出電壓進行控制。但在選擇功率電感器之前，必須了解功率電感器的規格將對效率和噪聲產生何種影響。為此需要對電感器的電流進行說明。



下面談一談電感器電流。如上所述，功率電感器可對脈沖電壓進行平滑化處理，此外還有一個重要作用，它取決于電感器的自感特性。如圖2-5-2所示，SW1為ON時輸入側供給的電流為Iout，SW1變為OFF后，輸入電源立刻斷開，從而無法供給Iout。功率電感器可以解決這個問題。電感器具有自感特性，會沿著阻礙電流變化的方向產生感應電動勢。因此，即使電感器上施加的電壓消失，也可確保繼續產生電流。



圖2-5-4 功率電感器的電壓電流波形



圖2-5-4為DC-DC轉換器工作時，功率電感器的電壓波形和電流波形。SW1為ON時，輸入電源通電，電感器產生電流。此時，電流隨時間增加而上升，積蓄的能量也隨之增加。SW1為OFF時，輸入側電壓變為0[V]，根據電感器的特性，電流不立即消失，而隨時間增加而逐漸減少。也可認為SW1為ON時積蓄的能量在OFF時釋放。



功率電感器使電流連續產生，呈現三角波形。流經電感器的三角波電流振幅公式如下。





上式的各項參數如何影響工作電流波形？



村田曾發布web工具“DC-DC轉換器輔助設計工具”。該工具可以選擇符合DC-DC轉換器運行條件的功率電感器和多層陶瓷電容器。下面介紹使用本工具后，各種參數對DC-DC轉換器的運行產生何種影響。



DC-DC轉換器輔助設計工具:

https://ds.murata.co.jp/mpst/



圖2-5-5 DC-DC轉換器輔助設計工具示例


按以下方式設置標準條件，模擬各參數變動時的情況。（將模擬工具的計算結果導出為CSV文件后，根據該文件生成圖表。）

<標準條件>

Vin：3.6V

Vout：1.8V

周波數：2MHz

Iout：1.5A

L：1.0μH



Vin、Vout是決定電感器電壓大小和占空比的參數。改變Vout后，電壓波形隨之變化(圖2-5-6)。改變其他參數后，頻率發生變化，但電壓大小和占空比不變。電壓變動后，電流波形隨之變化。



如果Vin、Vout設為較大值，則時間變化后電流變化量也呈增大趨勢，紋波電流⊿I變大。



電感或頻率變動時電壓不變，但紋波電流會受到影響。電感增大會抑制電流變化，因此紋波電流將變小(圖2-5-7)。頻率增加會使1個循環的時間變短，因此紋波電流將變小(圖2-5-8）。



Iout變動時，三角波電流的波形不變，但電流平均值會隨Iout的大小而變化（圖2-5-9)。

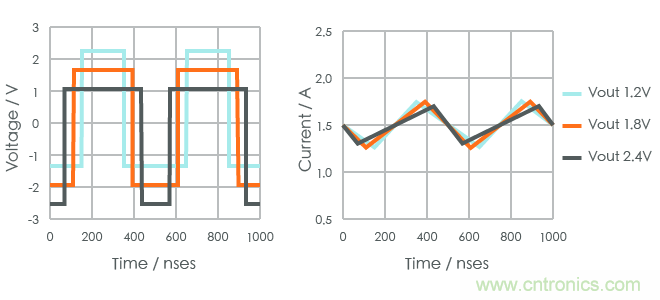

圖2-5-6 Vout變動時的電壓電流波形

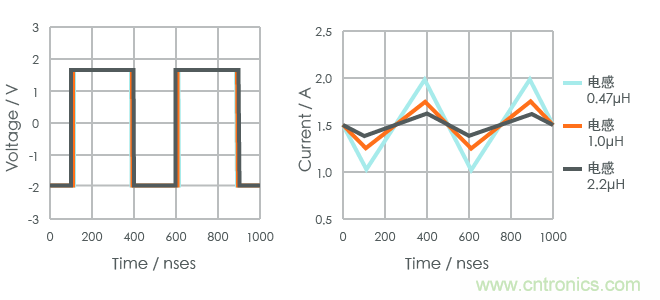

圖2-5-7 電感變動時的電壓電流波形



圖2-5-8 頻率變動時的電壓電流波形

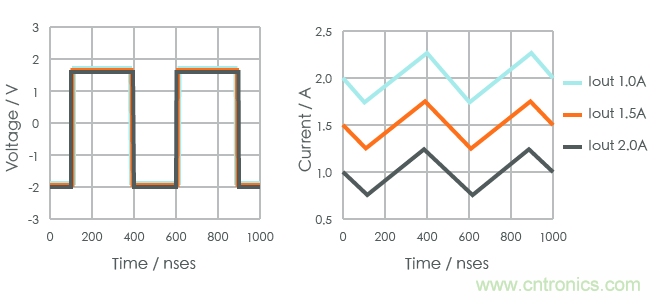

圖2-5-9 Iout變動時的電壓電流波形



功率電感器的電壓和電流波形取決于DC-DC轉換器的各條件和功率電感器的電感。



1.2節對電感和直流疊加特性進行了說明。如果電感過低，則紋波電流將變大，如果直流疊加特性不佳，會在通入大電流時導致電感降低，從而使紋波電流增加。此類電感器的規格對DC-DC轉換器的運行產生較大影響。



第2章對DC-DC轉換器的種類和工作機制進行了說明。要掌握功率電感器的必要特性，應了解工作機制和電感器電流的波形，這一點非常重要。
