【導讀】本實驗的目的是研究雙極性結型晶體管(BJT)電流源或電流鏡。電流源的重要特性包括：在寬順從電壓范圍保持高輸出阻抗、能抑制外部變化（如電源或溫度）的影響。
背景知識
電流鏡是一種電路模塊，通過復制輸出端子的電流來產生完全一樣的流入/流出輸入端子電流。簡單的兩晶體管電流鏡主要是依靠兩個大小相同，在相同溫度下具有相同的VBE的晶體管具有相同的漏極或集電極電流來實現的。電流鏡的一個重要特性是輸出阻抗相對較高，因此無論在何種負載條件下，輸出電流都可以保持恒定不變。電流鏡的另一個特性是輸入電阻相對較低，因此無論在何種驅動條件下，輸入電流都可以保持恒定不變。復制的電流可以而且通常都是一個不斷變化的信號電流。電流鏡常用于在放大級中提供偏置電流和有源負載。
材料：
● ADALM2000 主動學習模塊
● 無焊面包板
● 跳線
● 兩個1 kΩ電阻（阻值盡可能接近，或者測量到三位數字或更精確）
● 兩個小信號NPN晶體管（2N3904或 SSM2212)
● 一個雙通道運算放大器（例如 ADTL082)
● 兩個4.7μF解耦電容
說明
可以重復使用共發射極BJT曲線量測儀實驗中使用的基本配置來測量電流鏡特性。輸入電阻R1和輸出電阻R2現在都是1 kΩ。一定要準確測量（盡可能使用更多的有效位數）R1和R2的實際值，以確保準確測量電流鏡的輸入和輸出電流。 IIN 等于W1處的AWG2輸出電壓除以R1的值。 IOUT 等于Scope Channel 2測量的電壓除以R2的值。二極管連接的晶體管Q1跨接在Q2的基極和發射極端子。
在電流鏡配置中，運算放大器作為電流鏡輸入（基極）節點的虛擬地，將來自AWG2 (W2)的電壓階躍轉化為通過1 kΩ電阻的電流階躍。

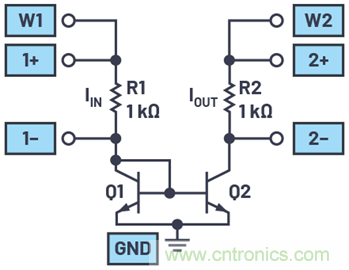

圖1.電流鏡測試電路。
如果您不想使用運算放大器配置，也可以使用圖2所示的簡化配置。
圖2.備選的簡單電流鏡測試電路。
硬件設置
加載適用于信號發生器的W2通道的 stairstep.csv文件，將幅度設置為3 V峰峰值，偏置設置為1.5 V。輸出器件Q2的VCE由示波器輸入1+和1-進行差分測量。電流鏡輸出電流通過1 kΩ電阻R2兩端的示波器輸入2+和2–測量。集電極電壓使用來自AWG 1（輸出W1）、頻率為40 Hz的三角波形進行掃描。如果您要使用運算放大器設置，請確保該器件已正確連接至電源Vp (5 V)和Vn (–5 V)。

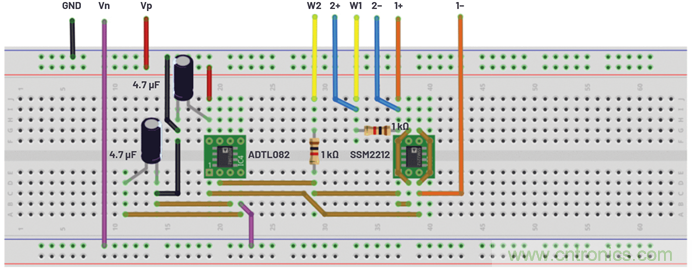

圖3.電流鏡測試電路的面包板連接（帶運算放大器）。

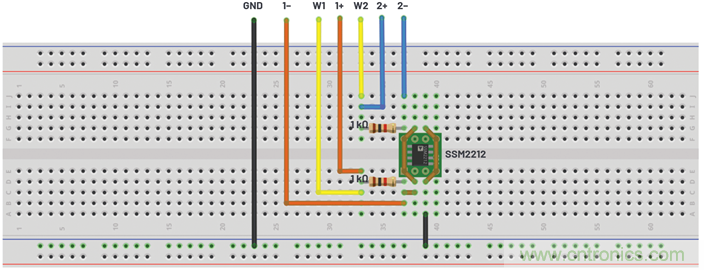

圖4.簡單的電流鏡測試電路的面包板連接。
程序步驟
配置示波器以捕獲多個周期的輸入信號和輸出信號。如果您要使用運算放大器配置，確保已開啟電源。
使用Scopy工具提供的示波器或通過 LTspice® 仿真繪制這兩個波形。下圖提供了示例。

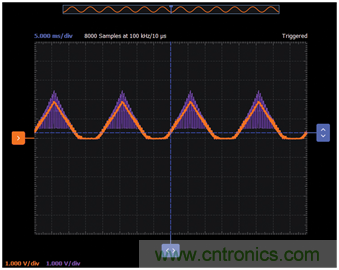

圖5.如Scopy繪圖所示，W2為10 kHz頻率時的電流鏡波形。
現在，將W1的頻率更改為200 Hz，然后繪制兩個波形。對相同電路使用LTspice仿真的示例如圖6所示。

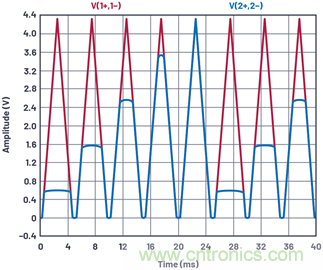

圖6.如LTspice繪圖所示，W1為200 Hz、W2為40 Hz時的電流鏡波形。
帶基極電流補償?shù)碾娏麋R
如圖7所示，通過添加基極電流補償晶體管Q3來修改簡單的電流鏡電路。使用發射極跟隨器緩沖器替代將Q1的集電極連接至基極。對簡單電流鏡的這種改進被稱為發射極跟隨器增強鏡。發射極跟隨器緩沖級(Q2)的電流增益可以大幅降低由Q1和Q2的有限基極電流引起的增益誤差。

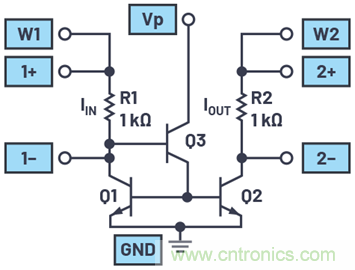

圖7.帶基極電流補償?shù)碾娏麋R。
硬件設置
加載適用于信號發生器的W2通道的 stairstep.csv 文件，將幅度設置為3 V峰峰值，偏置設置為1.5 V。輸出器件Q2的VCE由示波器輸入1+和1-進行差分測量。電流鏡輸出電流通過1 kΩ電阻R2兩端的示波器輸入2+和2–測量。集電極電壓使用來自AWG1（輸出W1）、頻率為40 Hz的三角波形進行掃描。將正電源Vp (+5 V)連接至Q3晶體管的集電極。

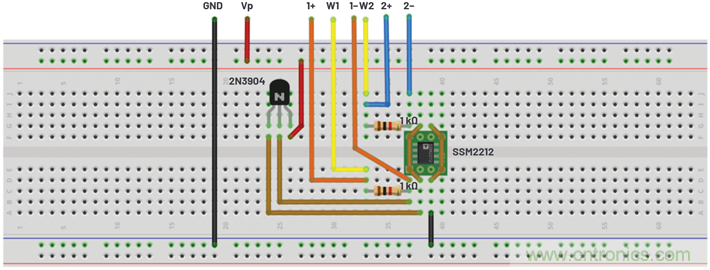

圖8.帶基極電流補償?shù)碾娏麋R的面包板連接。
程序步驟
配置示波器以捕獲多個周期的輸入信號和輸出信號。打開正電源。
使用Scopy工具提供的示波器或通過LTspice仿真繪制這兩個波形。示例如圖9所示

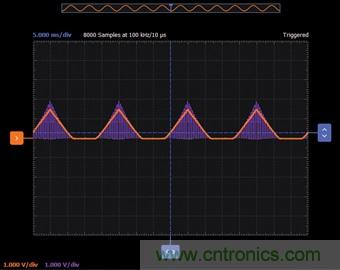

圖9.如Scopy繪圖所示，W2為10 kHz頻率時的電流鏡波形。
威爾遜電流鏡
威爾遜電流鏡或威爾遜電流源以喬治·威爾遜的名字命名，是一種改進的電流鏡電路配置，旨在提供更恒定的電流源或電流吸收器。它提供更準確的輸入-輸出電流增益。如圖10所示，將簡單的電流鏡更改為威爾遜電流鏡。
圖10.威爾遜電流鏡。
硬件設置
加載適用于信號發生器的W2通道的 stairstep.csv 文件，將幅度設置為3 V峰峰值，偏置設置為1.5 V。輸出器件Q2的VCE由示波器輸入1+和1-進行差分測量。電流鏡輸出電流通過1 kΩ電阻R2兩端的示波器輸入2+和2–測量。集電極電壓使用來自AWG1（輸出W1）、頻率為40 Hz的三角波形進行掃描。
圖11.威爾遜電流鏡的面包板連接。
程序步驟
配置示波器以捕獲多個周期的輸入信號和輸出信號。
使用Scopy工具提供的示波器或通過LTspice仿真繪制這兩個波形。Scopy波形圖示例如圖12所示。
圖12.如Scopy繪圖所示，W2為10 kHz頻率時的威爾遜電流鏡波形。
維德拉電流鏡
如圖13所示，將簡單的電流鏡更改為維德拉電流鏡。維德拉電流源在基本的雙晶體管電流鏡的基礎上做了改進，包含僅用于輸出晶體管的發射極負反饋電阻，使電流源僅使用中等電阻值就能產生低電流。維德拉電路可與雙極性晶體管或MOS晶體管一起使用。
圖13.維德拉電流鏡。
硬件設置
加載適用于信號發生器的W2通道的 stairstep.csv 文件，將幅度設置為3 V峰峰值，偏置設置為1.5 V。輸出器件Q2的VCE由示波器輸入1+和1-進行差分測量。電流鏡輸出電流通過1 kΩ電阻R2兩端的示波器輸入2+和2–測量。集電極電壓使用來自AWG1（輸出W1）、頻率為40 Hz的三角波形進行掃描。
圖14.維德拉電流鏡的面包板連接。
程序步驟
配置示波器以捕獲多個周期的輸入信號和輸出信號。
使用Scopy工具提供的示波器或通過LTspice仿真繪制這兩個波形。Scopy波形圖示例如圖15所示。
圖15.如Scopy繪圖所示，W2為10 kHz頻率時的維德拉電流鏡波形。
問題：
?您能說出帶基極電流補償?shù)碾娏麋R電路的一個優點和一個缺點嗎？
?您能說出威爾遜電流鏡的一個優點和一個缺點嗎？
您可以在學子專區博客上找到問題答案。
