【導讀】有部分小伙伴不明白，這個電路為什么MOS管能導通，這里簡單描述一下，這個電路的巧妙之處正是應用了MOS管寄生二極管的存在，MOS管未導通之前，S端電壓變?yōu)閂BAT-0.7V，這樣S端電壓肯定比G端電壓高，所以PMOS導通，導通之后，寄生二極管短路，不再起作用。
當我們的電路既可以由外部USB電源供電，也可以由鋰電池供電時，我們需要進行如下的邏輯設置：
1、外部電源供電時，斷掉鋰電池的供電；
2、斷開外部供電時，由鋰電池供電。

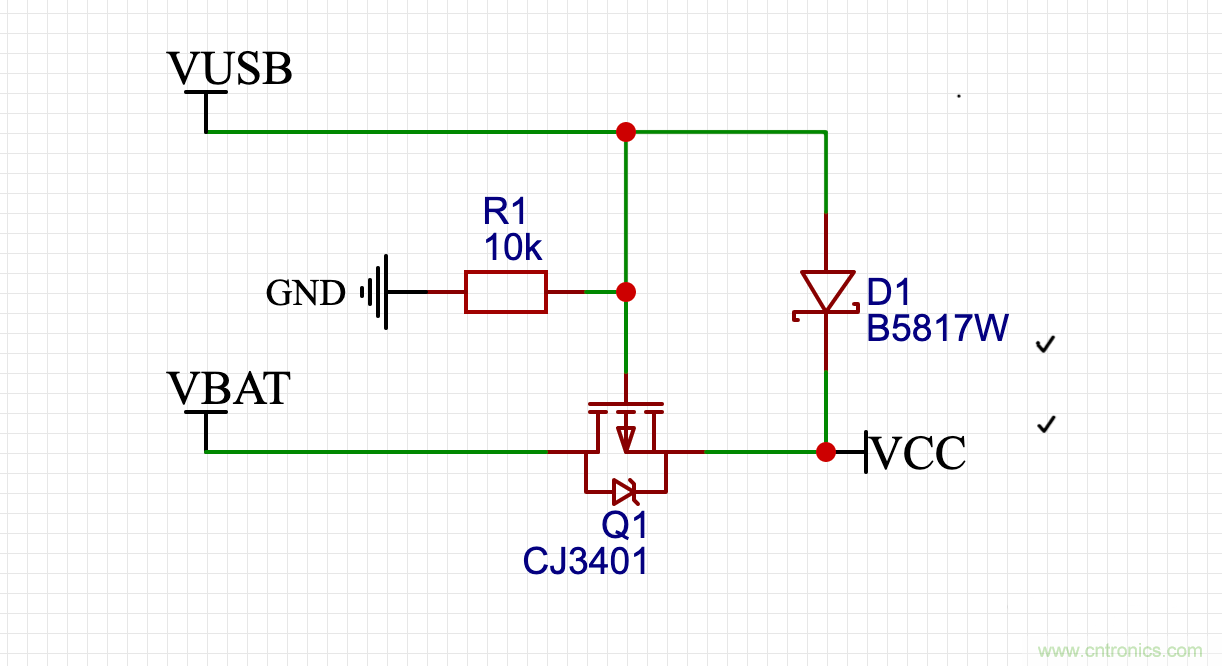

下面是作者在設計電路時所使用的電路：
電路說明
當VUSB是USB供電時，MOS管不導通，VCC等于VUSB減去二極管D1的壓減；當VUSB斷開時，MOS管導通，由VBAT供電，實現自動切換。
原理分析
這里以VUSB為5V USB供電，VBAT為4.2V鋰電池供電為例分析：

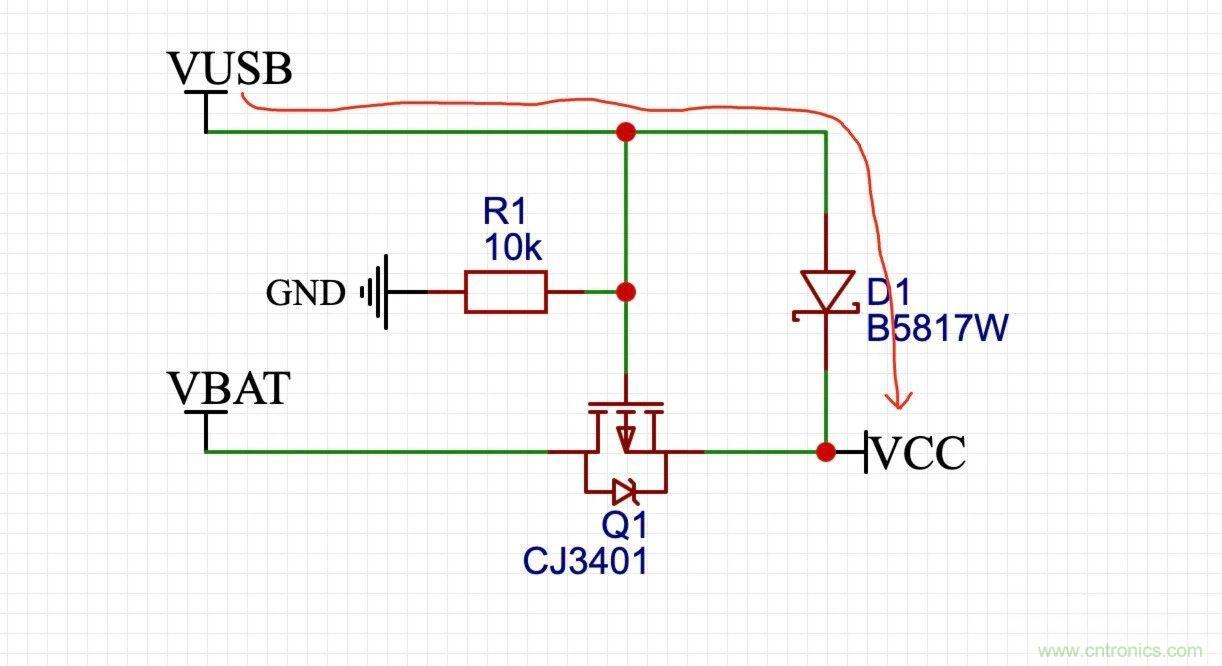

1、當VUSB為5V時，PMOS G端電壓為5V，PMOS不導通，電壓經過D1直接到VCC。
2、VUSB斷開之后，PMOS的G端電壓由R1下拉到GND，PMOS導通，VCC由VBAT供電。
到這里，有部分小伙伴不明白，這個電路為什么MOS管能導通，這里簡單描述一下，這個電路的巧妙之處正是應用了MOS管寄生二極管的存在，MOS管未導通之前，S端電壓變?yōu)閂BAT-0.7V，這樣S端電壓肯定比G端電壓高，所以PMOS導通，導通之后，寄生二極管短路，不再起作用。

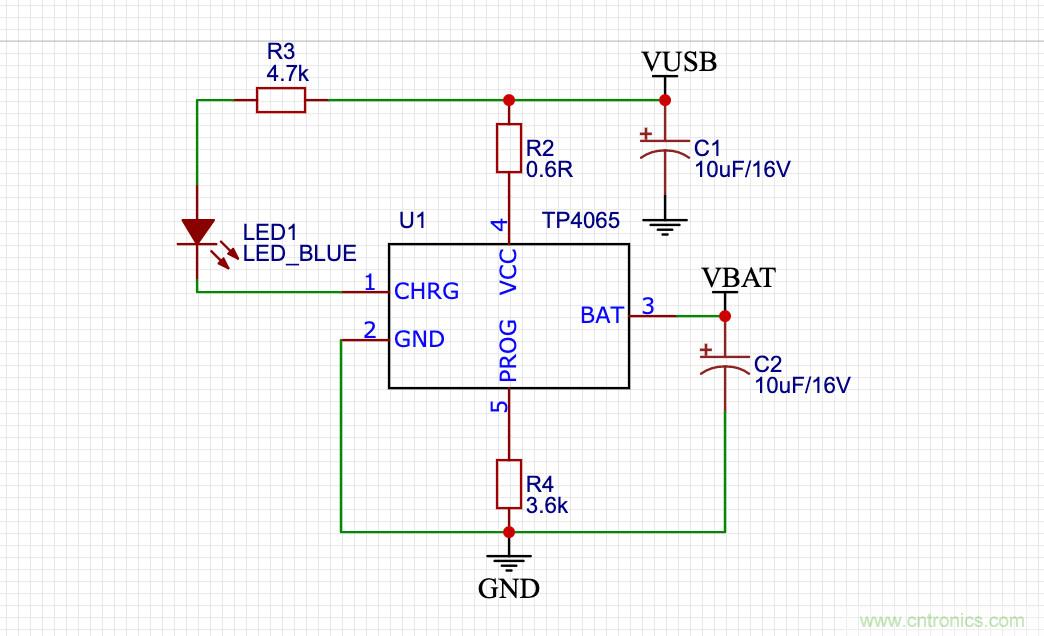

3、實際工作中，我們肯定希望在USB端通電的情況下能給電池充電，這里簡單加一個充電電路就可以了，這樣，整個電路既可以切斷鋰電池供電，還可以給鋰電池充電。此電路應用于量產電路，大家消化之后測試通過就可以直接用了。
