引言



全球能源短缺和大氣污染問題日益嚴峻，汽車產業綠色低碳發展已成為降低全社會碳排放、增強國家競爭力的有效手段。作為領先的功率半導體廠商之一，羅姆一直致力于技術創新，研發各種高效、高品質的功率器件，為大功率智能充電站提供安全可靠的解決方案，在支持綠色出行的同時助力全面低碳社會的可持續發展。



縮短充電時間的高輸出挑戰

對電動汽車車主來說，縮短充電時間是非常重要的訴求，而大功率充電是其中關鍵的支撐技術。提升續航距離需要増加電池容量，為縮短充電時間，需要高輸出能力的充電樁，如360kW的充電樁要搭載9個40kW的電源模塊。在電路拓撲方面，單向充電樁使用三相Vienna整流LLC電路。基于純電動車對電網、家庭供電的需求，雙向充電樁也趨于使用三相B6-PFC+雙有源橋電路。



無論哪一種充電樁，客戶都在一如既往地重視高品質的同時，隨著輸出功率的提高而追求高效化和熱管理。對此，羅姆以功率器件為中心提供各種解決方案，滿足各種客戶需求。根據使用器件的不同，羅姆提供兩類充電樁解決方案。一是碳化硅器件解決方案，適用于追求高效、小型化的大功率充電樁。二是硅器件解決方案，包括相對于碳化硅器件來說性價比較好的超級結MOS和IGBT。



·針對單向充電樁：面向大功率Vienna PFC+LLC電路拓撲的方案

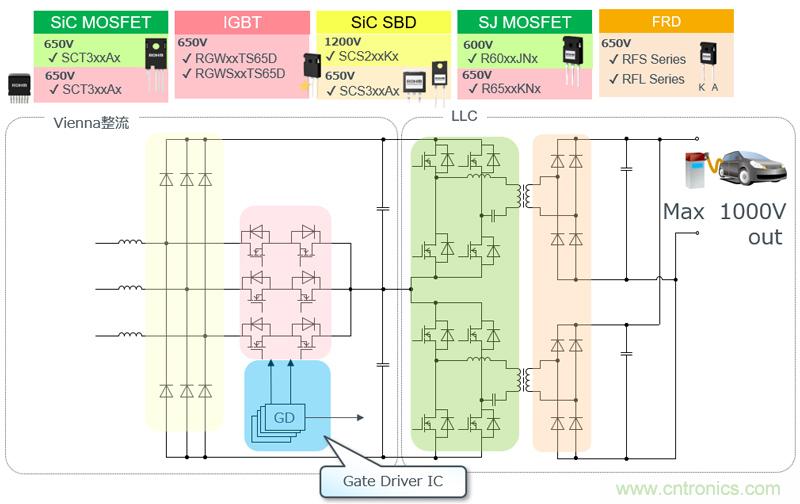

Vienna整流＋LLC構成了充電樁的基本電路。如果考慮設備成本，羅姆推薦使用硅器件、FRD（快恢復二極管）方案；如果需要高功率密度和高效率，則推薦使用碳化硅 MOS/SBD方案。

PFC部分更適合使用碳化硅器件，理由有二：其一，高溫時導通電阻增加較少，能實現高效率，同時可抑制發熱，使用更小的散熱板；其二，碳化硅器件的恢復損耗非常小，開關損耗較小，能夠提高工作頻率，有助于輸入線圈的小型化。作為硅器件解決方案，也可以使用具有高速開關的羅姆SJ-MOSFET“R65xKN系列”以及IGBT“RGW系列”。

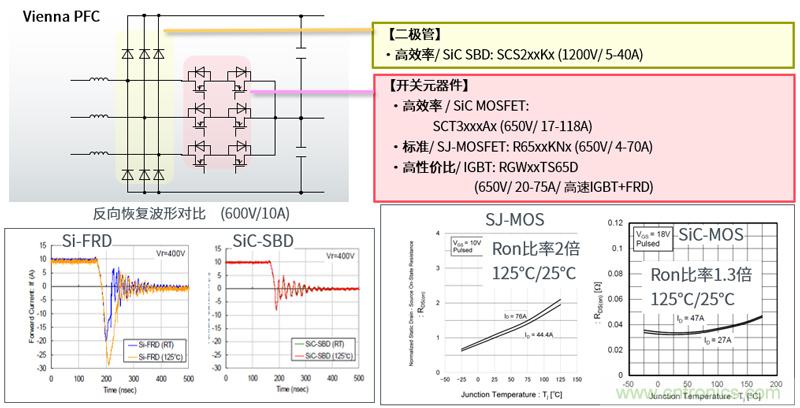

Vienna PFC拓撲推薦器件



其次，對于LLC部分，羅姆通過高耐壓1200V 碳化硅MOS來削減部件個數。通過將1200V 碳化硅MOS應用于LLC部分，可以將Stack型的LLC電路變更為下述Single型。具備高耐壓、高速開關特點的碳化硅器件給Single LLC帶來以下優點：

? 減少功率器件數量，節省空間，簡化電路，降低故障率；

? 減少控制元件數量，簡化驅動電路，減少MCU使用數、減少端口數。

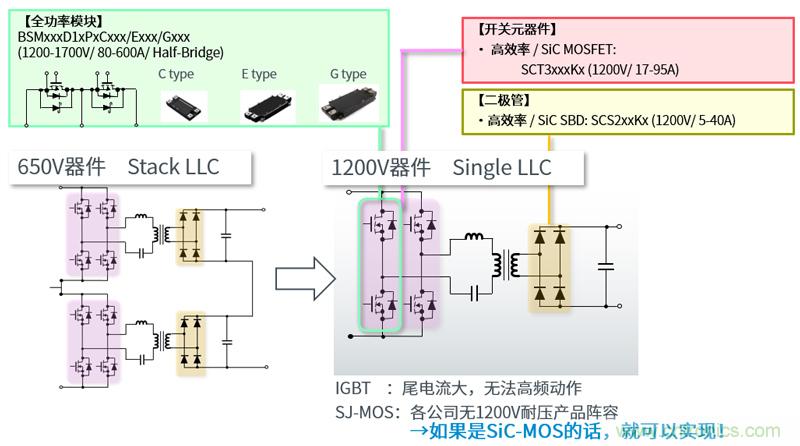

碳化硅MOS可以實現Single LLC的優勢



?針對雙向充電樁：面向三相B6-PFC電路拓撲的解決方案

羅姆針對雙向充電樁的三相B6-PFC拓撲的方案使用1200V 碳化硅MOS，它具有以下優點：

? 受高溫影響小

? 高速恢復性能有助于可實現輸入線圈、絕緣變壓器的小型化

? 抑制偏共振時的破壞風險



20kW以下使用1200V開關元器件，例如高效率的碳化硅MOSFET “SCT3xxxKx（1200V/17-95A）”或標準IGBT “RGSxxTSX2”。在20kW以上的應用中，可以選擇全碳化硅功率模塊“BSMxxxD1xPxCxxx/Exxx/Gxxx（1200-1700V/80-600A/Half-Bridge）BSMxxxD1xPxCxxx/Exxx/Gxxx（1200-1700V/80-600A/Half-Bridge）”，實現雙有源橋諧振變換器（絕緣雙向DC-DC）。

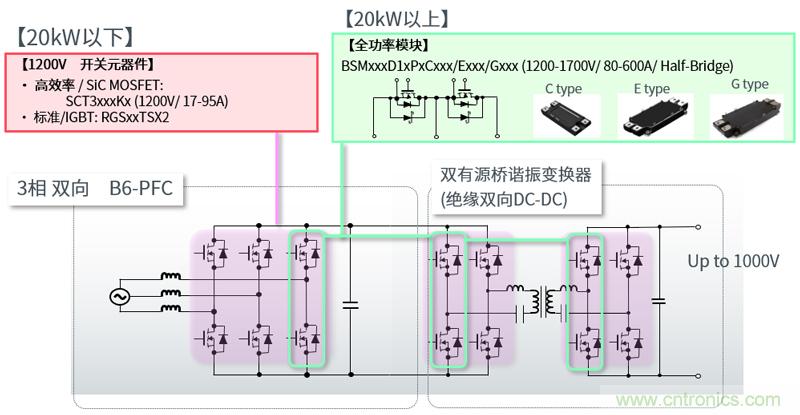

三相B6-PFC+雙有源橋電路拓撲推薦器件



?針對充電樁二次電源系統的解決方案

針對充電樁系統中的二次部分（控制器，驅動部分），羅姆也有非常多的產品可供選擇，其中在電源方面，有電源樹形式的提案，從HV-DCDC到DCDC或LDO。

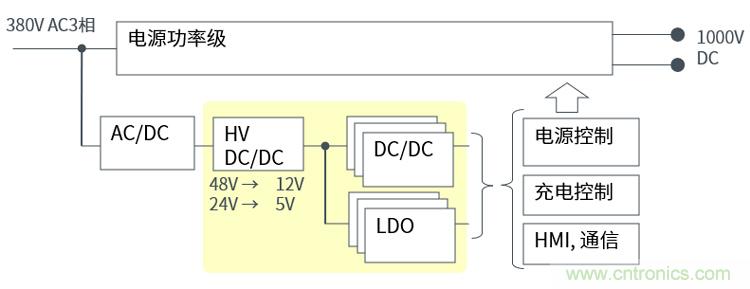

電源樹形式的提案



2021年5月，羅姆推出了高耐壓、大電流、內置MOSFET的降壓型DC/DC轉換器IC“BD9G500EFJ-LA”，既可實現小型高效，又確保即使受到雷電等突發性浪涌電壓也不會損壞；同時以大電流支持更多的功能。



新產品是非隔離型DC/DC轉換器IC，采用BiCDMOS高耐壓工藝，可提供先進工業設備所需的電源功能。適用于48V電源系統，具有超高的80V耐壓，安全工作范圍更寬，與同等輸出電流的普通產品相比，耐壓提高了約20％。其足夠的余量可以應對突發性浪涌電壓，有助于提高應用的可靠性。



此外，還實現了耐壓60V以上DC/DC轉換器IC中超高的5A最大輸出電流，有助于實現更多功能的小型化充電樁。另外，內置低損耗MOSFET可在2A至5A寬輸出電流范圍內實現高達85%的功率轉換效率，更加節能。





與普通產品相比，耐壓提高約20％



助客戶研發一臂之力



在客戶開發流程的各個階段，羅姆提供全方位的應用支持，包括器件選型、電路設計、電路驗證，到基板設計和實機驗證。羅姆還特別針對客戶在產品設計中比較花費工夫的3項技術提供重點支持：



·熱設計支持



通過包括印刷板在內的熱模擬，可以在PCB發板之前驗證熱設計。如果發生熱問題，可以通過實測和模擬提出改進建議。



·EMC（噪音）設計支持



在構想、設計、試制階段，由支持過眾多客戶、有豐富經驗的工程師進行分析，支持客戶解決EMC問題。



·仿真技術支持



客戶可以利用羅姆官網上的仿真工具ROHM Solution Simulator簡單輕松地進行電路仿真和系統驗證。在接近實際環境的解決方案電路中，同時驗證碳化硅功率元器件和驅動IC，從而顯著縮短應用開發周期。



綠色，“充”向未來



作為全球功率半導體特別是碳化硅技術創新的領導者之一，羅姆持續提供安全可靠的功率半導體解決方案，來滿足各種場景電動汽車充電需求。未來，羅姆將積極推動技術創新，為構建綠色、智能、安全的充電生態提供更多安全可靠的充電解決方案，助力全面低碳社會的可持續發展。
