在各種電源應用領域，例如工業電機驅動器、AC/DC 和 DC/DC 逆變器/轉換器、電池充電器、儲能系統等，人們不遺余力地追求更高效率、更小尺寸和更優性能。性能要求越來越嚴苛，已經超出了硅 (Si) 基 MOSFET 的能力，因而基于碳化硅 (SiC) 的新型晶體管架構應運而生。
雖然新式器件在所有關鍵性能指標方面都有明顯的優勢，但由于各種局限性和應用的不確定性，設計人員對第一代 SiC 器件持謹慎態度是明智的。第二代器件規格方面經過優化，也更多地考慮到了器件的細節。一方面 SiC MOSFET 性能不斷提升，另一方面上市時間的壓力加劇，設計人員開始使用這些新式器件來達成產品目標。最近出現的第三代器件表明，基于 SiC 的電源裝置已經成熟。這些器件在所有關鍵參數方面都做了改進，同時借鑒了前幾代器件的設計導入經驗和相關專業知識。
本文首先對 Si 與 SiC 進行比較，然后討論第三代 SiC MOSFET 的發展歷程。本文將介紹 Toshiba Semiconductor and Storage Corp.（下稱 Toshiba）的真實示例，說明這些器件如何幫助設計人員在電源系統設計方面取得重大進展。
硅與碳化硅的比較
在過去的幾十年中，硅基 MOSFET 改變了從基本電源和逆變器到電機驅動的電源系統的設計。Si MOSFET 經過開關優化，搭配絕緣柵雙極型晶體管（IGBT，一種功能相似但結構和屬性大不相同的半導體），能夠使電源轉換和管理從基于線性拓?fù)浣Y(jié)構的傳統低能效方法過渡到使用開關控制的更節能且更緊湊的方法。
這些設計大多使用某種形式的脈沖寬度調制 (PWM)，在閉環反饋配置中提供并保持所需的電壓、電流或功率值。隨著硅基 MOSFET 的使用越來越廣泛，對它的要求也越來越嚴苛。此外，新的能效目標（許多是監管要求）、電動汽車和更智能電機控制的市場需求、可再生能源的電源轉換及相關的儲能系統，都要求 MOSFET 以更好的性能起到更多作用。
最終，研究人員開展了大量研發工作來改善硅基 MOSFET 的性能，但他們意識到，研發工作逐漸達到了收益遞減的地步。幸運的是，研究人員有一個理論上的替代方案，即 MOSFET 所基于的功率開關器件改用 SiC 作為基底，而不是純硅。
為何使用 SiC？
由于各種深層物理學原因，SiC 有三大電氣特性與純硅明顯不同，每個特性均賦予其工作優勢。此外，SiC 還有其他一些更微妙的差異（圖 1）。

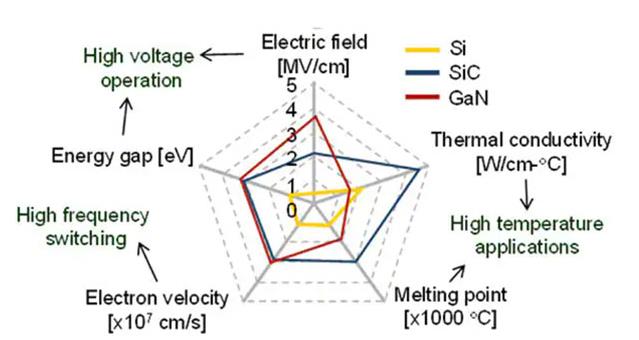

圖 1：SiC 與 Si 和氮化鎵 (GaN) 固體材料的關鍵材料特性的大致比較。（圖片來源：Researchgate）
這三大特性是：
· 更高的臨界擊穿電場電壓（約 2.8 MV/cm，Si 為 0.3 MV/cm），因而在給定電壓額定值下工作時，可以使用更薄的層，大大降低漏源導通電阻 (RDS(on))。
· 更高的導熱率，因而在橫截面上可以實現更高的電流密度。
· 更寬的帶隙（半導體和絕緣體中價帶頂部與導帶底部之間的能量差，單位為 eV），使得高溫下的漏電流更低。出于這個原因，SiC 二極管和場效應晶體管 (FET) 常被稱為寬帶隙 (WBG) 器件。
因此，基于 SiC 的器件可阻斷的電壓最多比純硅結構高出 10 倍，開關速度是純硅器件的大約 10 倍，25°C 時相同芯片面積的 RDS(on) 只有純硅器件的一半或更低（當然所有數值都是近似值）。此外，SiC 器件沒有有害的尾電流，因此關斷相關的損耗也較小。同時，工作溫度最高可達約 200℃（硅器件為 125℃），因而熱設計和熱管理問題得以簡化。
憑借良好的性能屬性和長足的進步，SiC 器件現在已在功率與速度的應用矩陣中占據了突出的位置，加入了 IGBT、硅基 MOSFET 和 GaN 器件的行列（圖 2）。

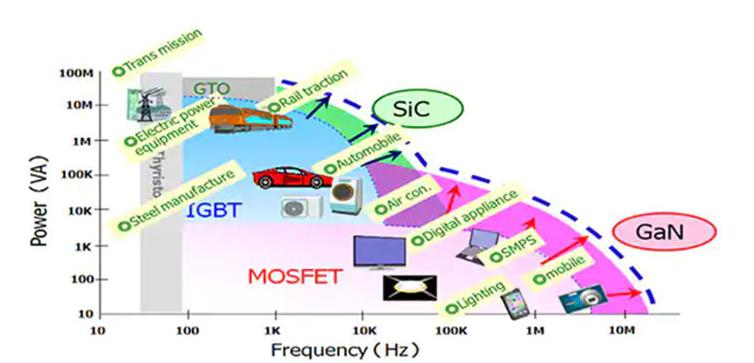

圖 2：SiC MOSFET 的性能屬性使其適用于非常廣泛的應用，涵蓋各種功率和頻率額定值。（圖片來源：Toshiba）
從基礎 SiC 材料科學和器件物理學到商用 SiC MOSFET，這條路很漫長且艱難（圖 3）。經過大量研究和生產努力，第一款基于 SiC 的器件（肖特基二極管）于 2001 年推出。在那之后的 20 年里，業界陸續開發并發布了第一代、第二代和第三代量產 SiC MOSFET。每一代產品都在特定參數方面做了針對性的改進，同時也有一些不同的權衡。

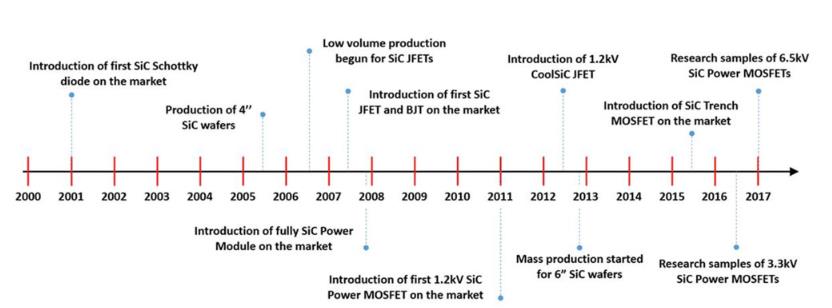

圖 3：商用 SiC 器件始于 2001 年出現的第一款商用 SiC 肖特基二極管。（圖片來源：IEEE Transactions on Industrial Electronics，2017）
請注意，明確術語很重要：同之前的純硅器件一樣，基于 SiC 的 FET 也是 MOSFET。從廣義上講，其內部物理結構相似，二者均為三端子器件，具有源極、漏極和柵極連接。區別正如名稱所示：基于 SiC 的 FET 使用 SiC 而非純硅作為基材。
最初的第一代和第二代器件
許多參數可用來描述開關器件的性能。其中有許多靜態參數，包括最大工作電壓和最大額定電流，以及兩個靜態品質因數 (FoM)：RDS(on) 和最高工作溫度，它們與特定芯片尺寸和封裝的功率容量有關。
作為開關器件，動態參數也很關鍵，因?yàn)樾枰ㄟ^動態參數來評估開關損耗。最受關注的動態 FoM 是 RDS(on) 和柵極電荷的乘積 RDS(on) × Qg，而另一個參數反向恢復電荷 Qrr 也越來越重要。柵極驅動器用于將電流正確地拉出和灌入器件，而且在此過程中不能發生過沖、瞬時振蕩或其他失真，其尺寸和能力主要由這些 FoM 決定。
第一代 SiC 器件的使用和市場增長因?yàn)榭煽啃詥栴}而受阻。其中一個問題涉及 PN 二極管，此二極管位于功率 MOSFET 的電源和漏極之間。對 PN 二極管施加電壓使其通電，導致導通電阻改變，使器件的可靠性下降。
Toshiba 的第二代產品修改了 SiC 器件的基本結構，將肖特基勢壘二極管 (SBD) 嵌入 MOSFET 中，在很大程度上解決了這個問題（圖 4）。這使可靠性提高了一個數量級以上。在新結構中，SBD 與單元內部的 PN 二極管平行放置，從而防止 PN 二極管通電。電流流經嵌入式 SBD，因?yàn)槠鋵?dǎo)通狀態電壓低于 PN 二極管，從而抑制了導通電阻的一些變化和 MOSFET 可靠性的降低。

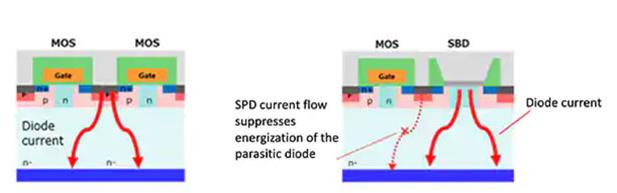

圖 4：與沒有內部肖特基勢壘二極管 (SBD) 的典型 SiC MOSFET（左）不同，具有 SBD 的器件（右）可以最大限度地減少寄生 PN 二極管的通電。（圖片來源：Toshiba）
具有嵌入式 SBD 的 MOSFET 已被投入實際使用，但僅用于高壓產品，例如 3.3 kV 電源裝置，因?yàn)榍度胧?SBD 會導致導通電阻最終上升到只有高壓產品才能承受的水平。Toshiba 調整了各種器件參數，發現 MOSFET 中 SBD 面積比是抑制導通電阻增加的關鍵。通過優化 SBD 面積比，Toshiba 設計了一種 1.2 kV 級 SiC MOSFET，其可靠性得到了明顯改善。
然而，同許多增強產品一樣，有利也有弊。雖然新的器件結構大大提高了可靠性，但它也對兩個 FoM 產生了不利影響。標稱 RDS(on) 和 RDS(on) × Qg 得以增加，導致 MOSFET 的性能下降。為了彌補和降低導通電阻，第二代 SiC MOSFET 增加了芯片面積，但這也增加了成本。
第三代器件真正成熟
認識到這一問題之后，Toshiba 開發了第三代 SiC MOSFET 器件，稱為 TWXXXN65C/TWXXXN120C 系列。該系列器件優化了電流擴展層的結構以減小單元尺寸，同時提供更高的額定電壓、更快的開關速度和更低的導通電阻。
通過降低擴展電阻 (Rspread)，部分降低了導通電阻。通過向 SiC MOSFET 的寬 P 型擴散區（P 阱）的底部注入氮?dú)?，SBD 電流得以增加。Toshiba 還減小了 JFET 區域并注入氮?dú)?，以降低反饋電容?JFET 電阻。由此，在不增加導通電阻的情況下，反饋電容得以降低。另外，通過對 SBD 的位置進行優化，器件實現了導通電阻無波動的穩定運行。
目前，該系列包括 650 V 和 1200 V SiC MOSFET，設計用于大功率工業應用，如 400 V 和 800 V AC/DC 電源、光伏 (PV) 逆變器和用于不間斷電源 (UPS) 的雙向 DC/DC 轉換器。650 V 和 1200 V SiC MOSFET 均采用行業標準的三引線 TO-247 封裝（圖 5）。

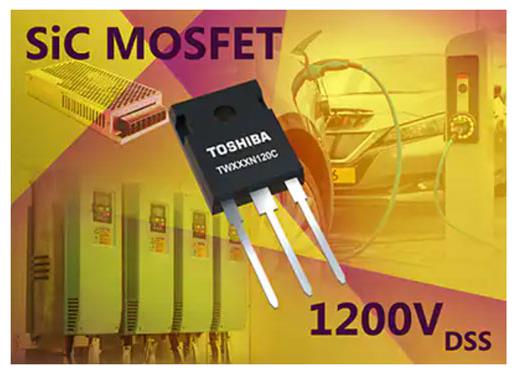

圖 5：Toshiba 的 650 V 和 1200 V 第三代 SiC MOSFET 采用標準 T0-247 封裝，適用于廣泛的電源轉換、控制和管理應用。（圖片來源：Toshiba）
與 Toshiba 的第二代器件相比，這些第三代 SiC MOSFET 的 RDS(on) × Qg FoM 降低了 80%（降幅非常顯著），同時開關損耗降低了約 20%。內置的肖特基勢壘二極管技術還提供了超低正向電壓 (VF)。
此外，還有其他與 MOSFET 相關的設計導入巧妙之處。以 VGSS 為例，VGSS 是在漏極和源極短路時可施加于柵極和源極之間的最大電壓。對于第三代 SiC 器件，VGSS 的范圍是 10 至 25 V，推薦值為 18 V。VGSS 額定值的范圍廣泛有助于簡化設計，同時提高設計的可靠性。
此外，低電阻和更高柵極閾值電壓（VGS(th)，即 MOSFET 通道開始導電的電壓）有助于防止故障，如因尖峰、毛刺和過沖而導致的意外導通。該電壓的范圍為 3.0 至 5.0 V，有助于確?？深A(yù)測的開關性能且漂移極小，同時支持簡化柵極驅動器設計。
深入了解 650 V 和 1200 V 第三代 SiC MOSFET
該系列的兩端分別是 650 V 和 1200 V 器件，由此可以看出其能力之全面。所有器件的物理封裝、引腳布局和原理圖符號都相同（圖 6），但具體細節不同。

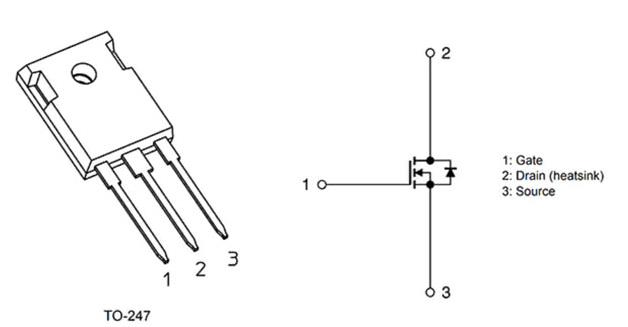

圖 6：Toshiba 第三代 SiC MOSFET 系列的所有器件具有相同的物理布置和原理圖符號；注意符號中肖特基勢壘二極管是整體器件的一部分。（圖片來源：Toshiba）
其中一款 650 V 器件是 TW015N65C，這是一款 N 溝道器件，額定電流為 100 A，額定功率為 342 W。其典型規格值如下：輸入電容 (CISS) 為 4850 pF，柵極輸入電荷 (Qg) 低至 128 nC，標稱 RDS(on) 只有 15 mΩ。
除了顯示靜態和動態參數的最小值、典型值和最大值的表格外，規格書中還有顯示關鍵參數的性能與溫度、漏極電流、柵源電壓 (VGS) 等因數關系的曲線圖。例如，RDS(on) 值與溫度、漏極電流 (ID)、柵源電壓 VGS 的關系如圖 7 所示。

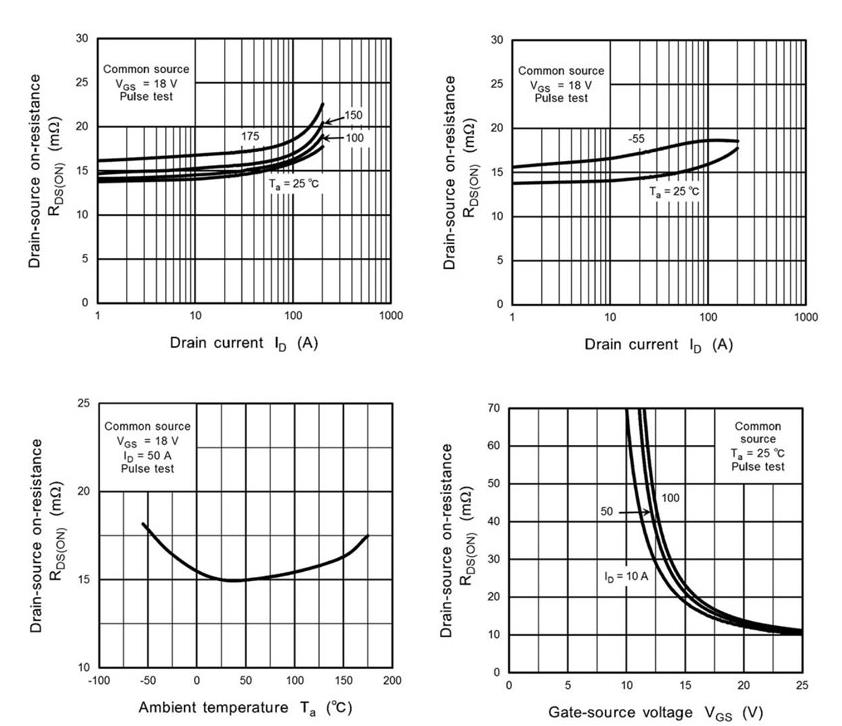

圖 7：曲線圖從不同角度展示了 TWO15N65C 的導通電阻特性，包括漏極電流、環境溫度和 VGS。（圖片來源：Toshiba）
圖 8 顯示了 1200 V 器件（例如 20 A、107 W N 溝道器件 TW140N120C）的同一組規格和曲線圖。此 SiC MOSFET 具有如下特性：CISS 低至 6000 pF，柵極輸入電荷 (Qg) 為 158 nC，RDS(on) 為 140 mΩ。

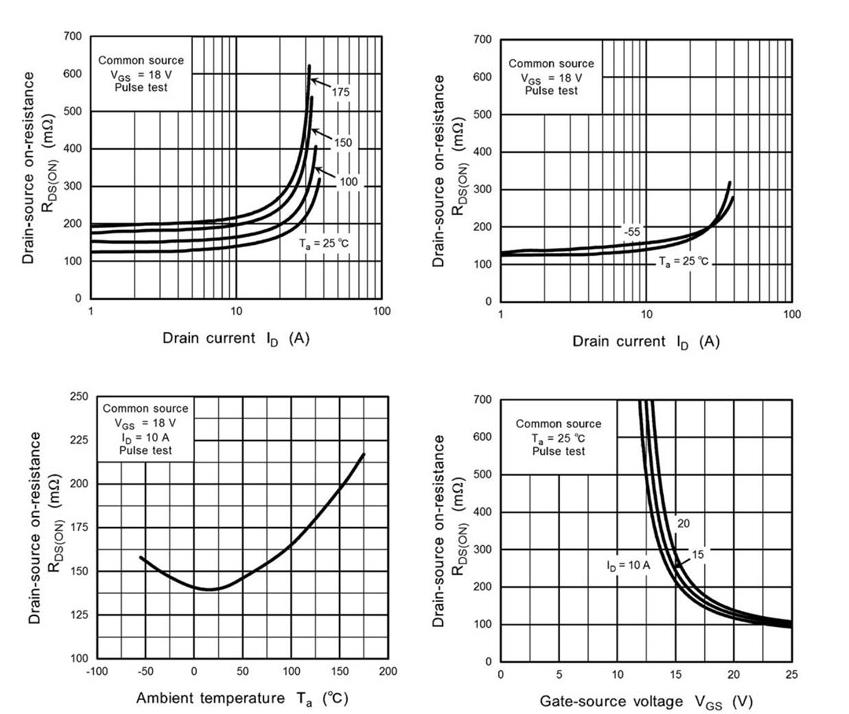

圖 8：TW140N120C 的導通電阻特性曲線圖。（圖片來源：Toshiba）
Toshiba 第三代 SiC MOSFET 提供 10 款器件，包括 5 款 650 V 器件和 5 款 1200 V 器件。在 25℃ 時，它們的導通電阻、電流和功率額定值如下所示：
650 V：
15 mΩ，100 A，342 W (TWO15N65C)
27 mΩ，58 A，156 W
48 mΩ，40 A，132 W
83 mΩ，30 A，111 W
107 mΩ，20 A，70 W
1200 V：
15 mΩ，100 A，431 W
30 mΩ，60 A，249 W
45 mΩ，40 A，182 W
60 mΩ，36 A，170 W
140 mΩ，20 A，107 W (TW140N120C)
總結
相比于純硅器件，碳化硅 MOSFET 在關鍵的開關參數方面有很大改進。與前幾代器件相比，第三代 SiC 器件優化了規格和 FoM，提高了可靠性，更好地滿足了柵極驅動器的要求，并且對不可避免的設計導入上的微妙問題提供了更深入的見解。這些 SiC MOSFET 讓電源系統設計人員擁有了額外的核心資源，使他們可以實現更高的能效、更小的尺寸和更好的整體性能。
（來源：Digi-Key，作者：Bill Schweber）
