【導讀】單相離線式不間斷電源只是備援性質的UPS，市電直接供電給用電設備再為電池充電，一旦市電供電品質不穩或停電時，市電的回路會自動切斷，電池的直流電會被轉換成交流電接手供電的任務，直到市電恢復正常。UPS只有在市電停電了才會介入供電，不過從直流電轉換的交流電是方波，只限于供電給電容型負載，如電腦和監視器等。
一、前言
單相離線式不間斷電源只是備援性質的UPS，市電直接供電給用電設備再為電池充電，一旦市電供電品質不穩或停電時，市電的回路會自動切斷，電池的直流電會被轉換成交流電接手供電的任務，直到市電恢復正常。UPS只有在市電停電了才會介入供電，不過從直流電轉換的交流電是方波，只限于供電給電容型負載，如電腦和監視器等。
二、產品應用及工作原理
單相離線式不間斷電源又稱為備用不間斷電源，主要應用單臺計算機系統的斷電保護。
單相離線式不間斷電源的工作原理是：
1、市電正常時則市電經穩壓后直接輸出負載，同時經整流器將交流電轉化為直流電給電池充電，此時逆變器不工作。
2、當市電故障時，由電池提供電力，經逆變器輸出負載。
3、結構簡單、價格便宜、體積小、噪聲低、效率高。

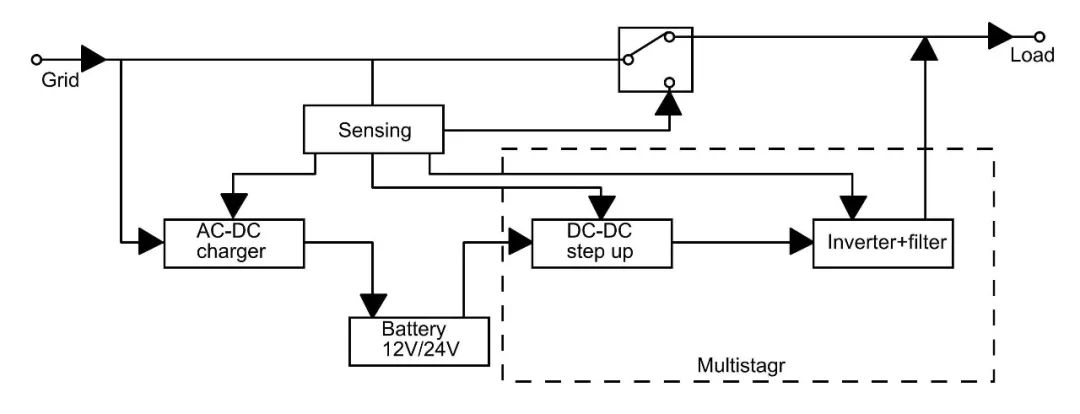

三、典型應用拓撲圖

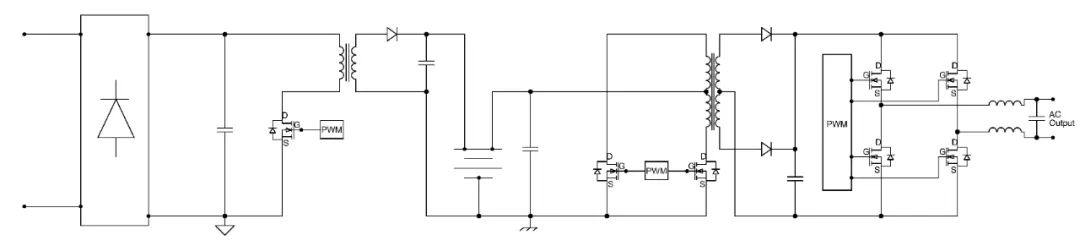

四、典型應用線路及選型

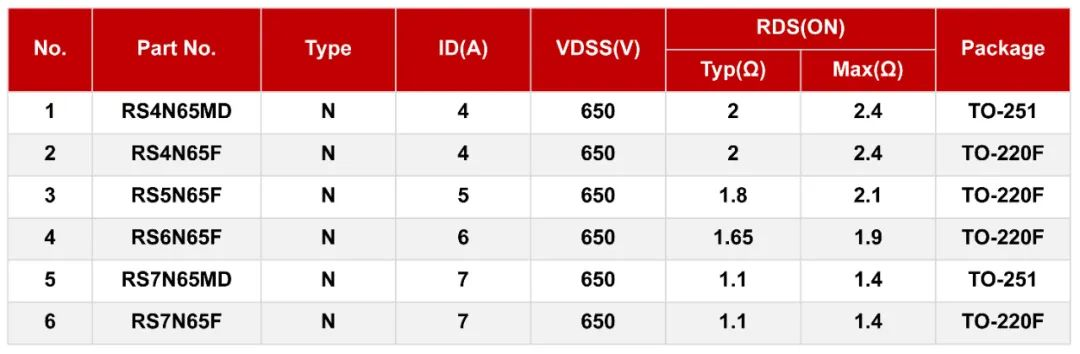

如上圖所示AC-DC部分是用反激架構可推薦使用瑞森半導體650V系列的高壓MOS，選型如下：
DC-DC/step up部分是用推挽架構可推薦使用瑞森半導體SGT系列的低壓MOS，選型如下：
DC-AC部分是逆變線路是將電池直流電轉換成交流電以供計算機使用，可推薦使用瑞森半導體500V系列的高壓MOS，選型如下：
