【導讀】如果自己DIY的一個逆變，不僅能夠驅動高頻變壓器還能用來驅動工頻低頻變壓器，該多好。這里小編通過去不同技術高手那里取經，終于總結了兩種逆變電路設計方案。當然大大小小會有自己的優缺點。大家可以根據自己的需求，來強化你需要的逆變電路設計的優點，弱化缺點。
如果自己DIY的一個逆變，不僅能夠驅動高頻變壓器還能用來驅動工頻低頻變壓器，該多好。這里小編通過去不同技術高手那里去取經，終于總結了兩種逆變電路設計方案。當然大大小小會有自己的優缺點。大家可以根據自己的需求，來強化你需要的逆變電路設計的優點，弱化缺點。
逆變電路設計一：

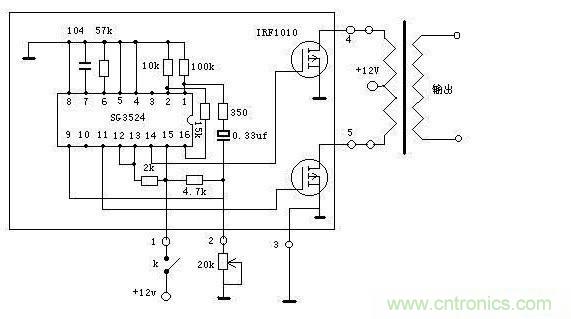

該逆變電路設計已經制作成實物啦，但是驅動工頻變壓器有點力不從心，12V的電瓶轉換出來才48V這樣，什么情況？管子是用IRF3205，比IRF1010還要好，7腳是用的222瓷片電容的。具體的設計電路和實物圖如下：
關于上面遇到的問題，哪位大俠知道請幫忙指出！謝謝！
[page]
逆變電路設計二：

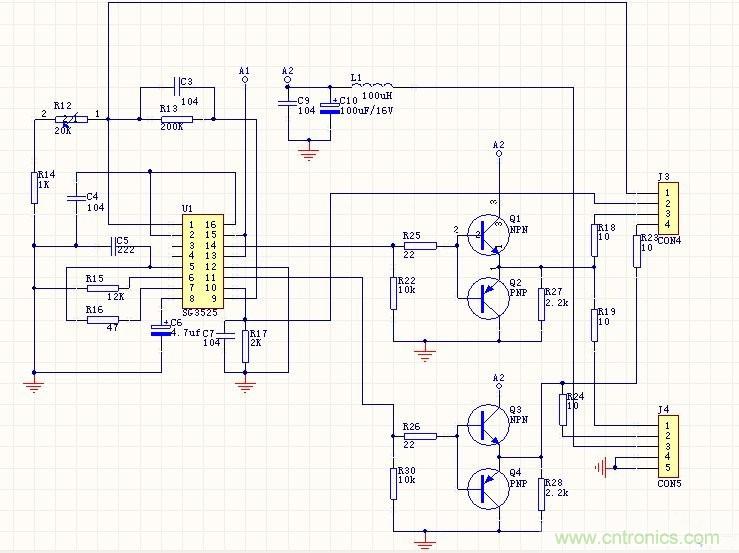

相比于上面的一個逆變電路設計，這個設計電路的驅動能力更足。有個反饋腳接了個300K的電阻，然后接后面的高壓腳，整流之后才以調節，電壓可以0-400V的直流輸出。具體的電路設計如下圖：
看完上面兩種逆變電路設計，如果大家有不同的逆變電路設計方案可以分享出來！多多益善哦！
