專家特授:串擾探秘-串擾的應用

發布時間:2015-05-28 來源:陳德恒 一博科技 責任編輯:sherry

【導讀】串擾這玩意,可是個損人不利己的東西,他將自己的能量耦合到別的走線上,不僅干擾了別人,還損耗了自己。本文陳專家繼續為大家帶來關于串擾這玩意的點點滴滴。

專家特授:串擾探秘-包地與串擾
http://hdh-sz.com/rf-art/80028929
專家特授:串擾探秘-3W原則與串擾的估值
http://hdh-sz.com/rf-art/80028875
專家特授:串擾探秘——近端串擾與遠端串擾
http://hdh-sz.com/rf-art/80028868
專家帶你探秘串擾世界——耦合途徑
http://hdh-sz.com/connect-art/80028823
專家帶你探秘串擾世界——串擾的形成
http://hdh-sz.com/connect-art/80028822

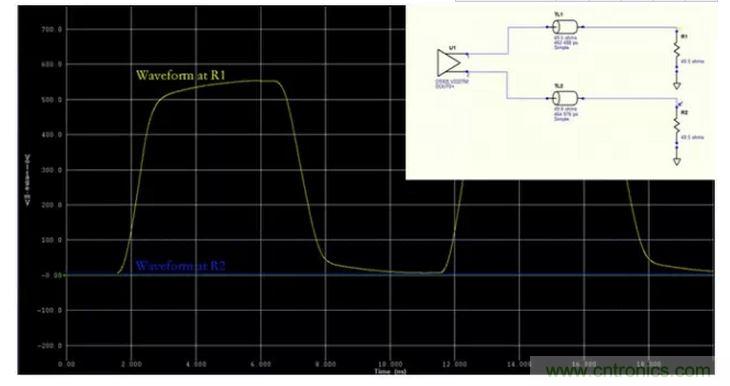

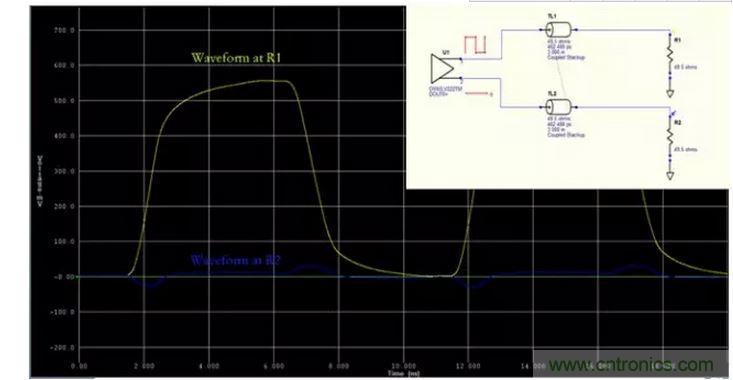

串擾這玩意,可是個損人不利己的東西,他將自己的能量耦合到別的走線上,不僅干擾了別人,還損耗了自己。下面兩幅圖展示了有無串擾時波形區別:
串擾

串擾
可以看到,能量耦合到另一條線上之后,信號本身的上升沿上出現了一個缺口,而靜態線出現了一個負的遠端串擾。

那如果如果在靜態線上加上一個與攻擊線大小相等,方向相反的信號,讓兩線相互耦合,會出現什么情況呢?是的,對方的遠端串擾剛好將自己損失掉的那一部分能量給補上了。

這不就是我們的差分線嗎?難道高速先生這篇文章就只說點這玩意?

當然不是,讓我們來看一下下面這種情況:

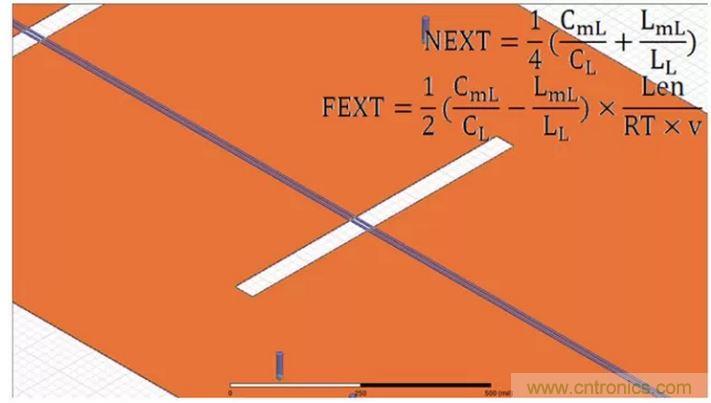

串擾
是的,就是我們常說的跨分割。雖然說帶狀線沒有遠端串擾,但是碰到跨分割時,站在懸崖邊信號當時應該是這樣想的:這懸崖剛好跟你身高一樣寬耶,繞路走太遠啦,朋友對不住了,借你身體一用••••
[page]

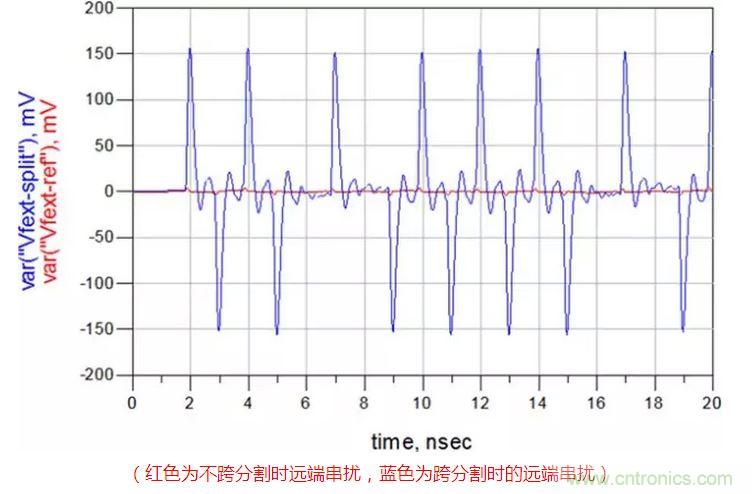

于是出下了下面這張圖:
串擾

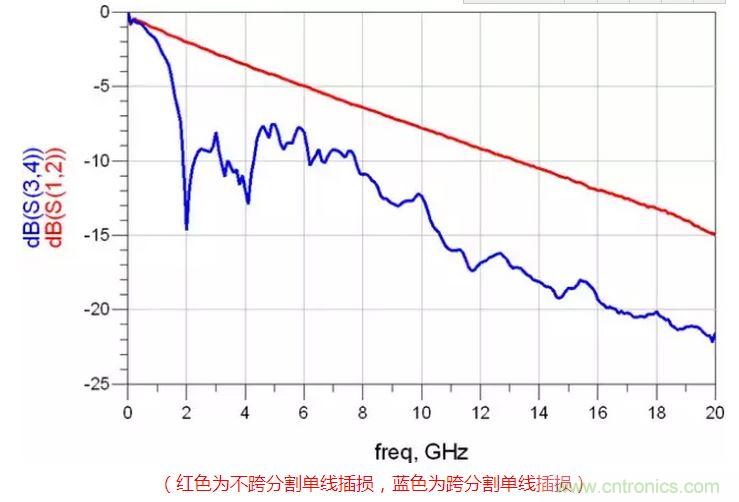

而由于大量能量變成了遠端串擾,原信號路徑上傳送到接收端的能量寥寥無幾:
串擾

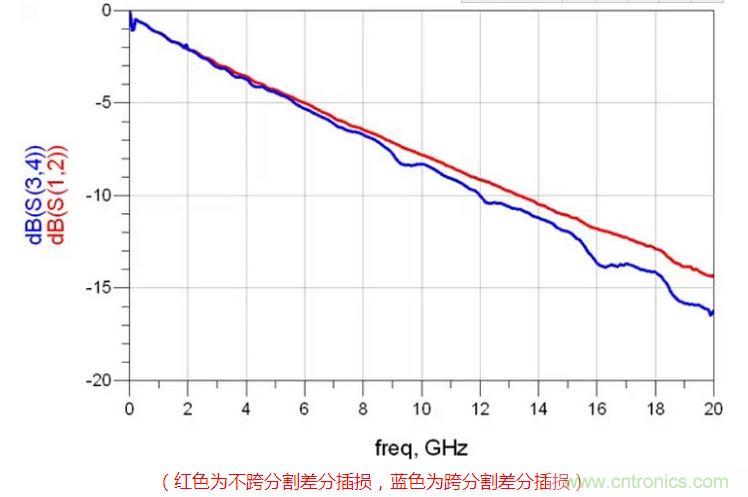

這時,偉大的創世工程師將兩根信號線變成了兄弟,你是N來我是P,小N在過完懸崖之后回頭拉了小P一把。于是神奇的事出現了:
串擾
大部分的跨分割區域不會太寬,看過《反射詳解》的兄弟們知道這樣的寬度不會帶來太大的影響。其實跨分割最大的影響在于串擾與EMC。而差分線,能應付各種復雜路況。畢竟兄弟同心,其利斷金。這就是串擾的運用。
