負溫度系數熱敏電阻又稱NTC熱敏電阻，是一類電阻值隨溫度增大而減小的一種傳感器電阻。廣泛用于各種電子原件中，如溫度傳感器、可復式保險絲及自動調節的加熱器等。
1.電熱式冷卻液溫度表與雙金屬片式傳感器
（1）結構
電熱式冷卻液溫度表與雙金屬片式傳感器的基本結構如圖1所示。
圖1 電熱式冷卻液溫度表與雙金屬片式傳感器
（2）原理
當點火開關置ON時，電流流過加熱線圈，雙金屬片4受熱變形使觸點分離，切斷電路；隨后雙金屬片冷卻伸直，觸點重又閉合，電路又被接通，如此反復，電路中形成一脈沖電流。
當冷卻液溫度較低時，雙金屬片2變形小，觸點壓力大，閉合時間長，打開時間短，電路中電流的平均值大，該電流流過指示表加熱線圈，指示表的雙金屬片9變形大，指針偏擺角度大，指向低溫；反之，當水溫較高時，傳感器中雙金屬片2向上翹曲變形大，觸點壓力小，閉合時間短，打開時間長，電路中電流的平均值小，指示表的雙金屬片9變形小，指針偏擺角度小，指向高溫。
2.電熱式冷卻液溫度表與熱敏電阻式傳感器
（1）結構
其基本結構如圖2所示。熱敏電阻式傳感器的主要元件為負溫度系數的熱敏電阻。
（2）原理
當點火開關置ON時，電流流經蓄電池正極→點火開關→電源穩壓器→溫度表雙金屬片6的加熱線圈7→傳感器接線柱12→熱敏電阻14→傳感器外殼15→搭鐵→蓄電池負極。

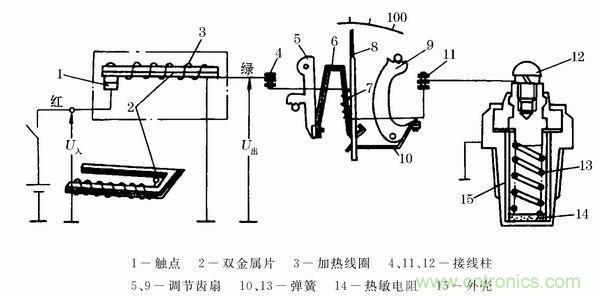

圖2 電熱式冷卻液溫度表、熱敏電阻式傳感器與穩壓器
當發動機冷卻液溫度較低時，傳感器的熱敏電阻阻值大，電路中電流的平均值小，溫度表的雙金屬片彎曲變形小，指針指向低溫；反之，當冷卻液溫度升高時，熱敏電阻阻值小，電路中電流的平均值大，溫度表的雙金屬片彎曲變形大，指針指向高溫。
