【導讀】對很多 ADC 應用而言，在緩沖器輸入端放置一 個簡單的 RC 濾波器就可提供充分的抗混疊濾波。 就需要更高階濾波器的應用而言，常常使用有源濾波器。這種濾波器中的有源組件必須有足夠的帶寬、 能夠快速穩定、具低噪聲和低失調，以在信號到達 ADC 之前不使信號產生訛誤。
LTC6363 是一款差分 運算放大器，為驅動低功率 SAR ADC 而優化。 LTC6363 提供 500 MHz GBW、780 ns 穩定至 4 ppm、 具 2.9 nV/√Hz 和 100μV 最大失調電壓。

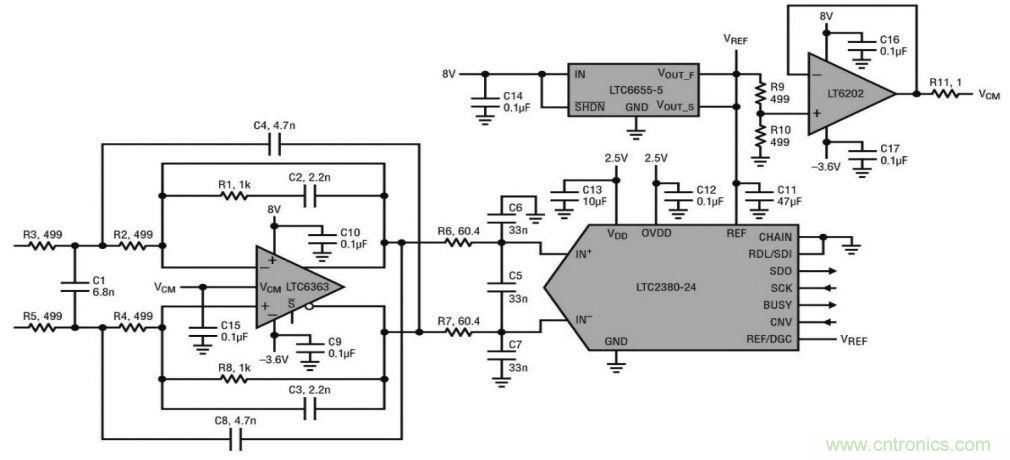

圖 1 顯示了一個采用 LTC6363 的 30kHz 三階 濾波器，該器件為與 1.5Msps/2Msps 低功率 SARADC LTC2380-24 一起使用進行了優化，并具有集 成的數字濾波器。LTC2380-24 可實時平均 1 至 65536 個轉換結果，從而提高了信噪比（SNR）。這個電路的兩個輸入都可在±2.5 Vpp 的信號范圍內 以差分方式驅動，或者一個輸入可以接地，另一個輸 入用高達±5 Vpp 的信號驅動。
圖1.30kHz 三階濾波器驅動 24 位 ADC LTC2380-24

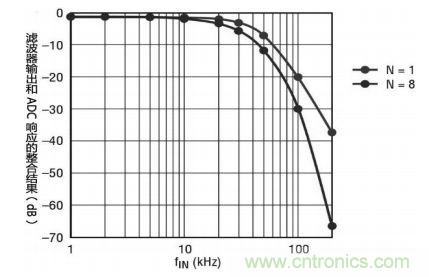

圖 2 顯示了濾波器和 ADC 合起來的頻率響 應，采樣率為 1.5 Msps，求取平均值的轉換結果數 量（N）設定為 1 和 8。
圖 2. 濾波器和 ADC 合起來的頻率響應

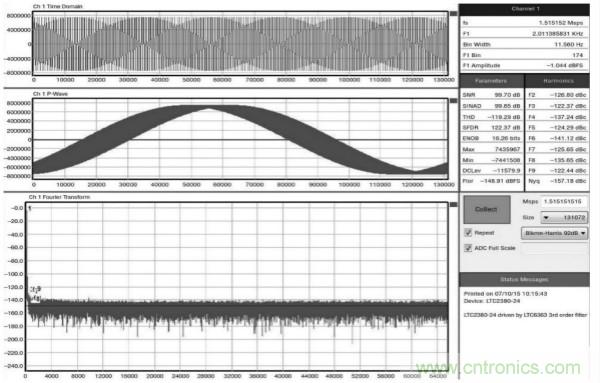

圖 3. 是 PScope 的截屏圖， 顯示了圖 1 所示電路在 N = 1 時的 FFT、SNR 和 THD。
圖3. PScope 截屏圖顯示了圖 1 所示電路在 N=1 時的 FFT、SNR 和 THD

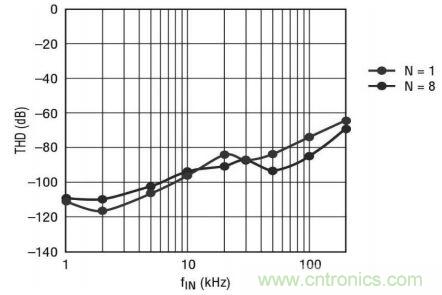

圖 4 和圖 5 顯示了圖 1 所示電路在 N = 1 和8 時 THD 和 SNR 隨輸入頻率的變化。輸入頻率低 于幾 kHz 時，SNR 和 THD 的性能接近數據表中的 典型數字。輸入頻率提高到超出幾 kHz 時，THD 平 滑地降低。
圖 4. 圖 1 所示電路的總諧波失真隨輸入頻率的變化
圖 5. 圖 1 所示電路的信噪比隨輸入頻率的變化
關于LTC6363
LTC6363 系列包括四個全差分、低功耗、低噪聲放大器，具有經優化的軌到軌輸出以驅動 SAR ADC。LTC6363 是一款獨立的差分放大器，通常使用四個外部電阻設置其增益。LTC6363-0.5、LTC6363-1 和 LTC6363-2 都有內部匹配電阻，可分別創建具有增益 0.5V/V、1V/V 和 2V/V 的固定增益模塊。
集成在 LTC6363-0.5、LTC6363-1 和 LTC6363-2 中的精準電阻器在設計時考慮了整體系統性能，實現了噪聲和線性度之間的平衡，并運用經激光調整的工廠校準實現了高精準度，這個精度不僅分立器件方案難以達到，而且實現成本高昂。初始增益準確度為 45ppm (最大值)，在整個溫度范圍內的最大變化幅度僅為 0.5ppm/oC。通常受限于分立電阻器匹配的共模抑制比達到了出色的 94dB (最小值)，相當于 0.002% 的電阻器匹配度。
驅動高性能 SAR ADC 時，面臨的其中一個挑戰是要找一個功耗水平相似的合適驅動器，同時保持 ADC 的噪聲和線性性能。LTC6363 系列在這方面非常出色。例如，LTC2378-20 20 位 SAR ADC 在 1Msps 時的功耗為 21mW，LTC6363 系列的噪聲和線性度對 ADC 性能的影響可以忽略不計，而功耗僅為 19mW，與 ADC 的功耗水平不相上下。現在，通過 LTC6363-0.5、LTC6363-1 和 LTC6363-2，您可以獲得與此相同的 ADC 驅動性能，以及由精準集成化電阻器提供的新增精準度，這些器件均采用相同的緊湊型 MSOP8 封裝。
