基于智能無線傳感電磁閥控制電路設計

發布時間:2014-09-28 責任編輯:sherryyu

【導讀】本文為大家介紹的是一款智能無線傳感電磁閥控制電路設計,該無線傳感電磁閥可智能化地實現隨時隨地監控礦井內瓦斯濃度功能。到底是怎么具體設計電路的呢?又是怎么工作的呢?

電磁閥控制電路:為了智能化地實現隨時隨地監控礦井內瓦斯濃度這一功能,主控芯片CC2430采用模糊PID進行控制,通過P0_1輸出所需波形,通過下面的電路控制電磁閥的開合。電磁閥斷開,抽排泵停止工作;電磁閥吸合,抽排泵開始工作,把礦井內的瓦斯氣體排出礦井,直到礦井內的瓦斯濃度在安全的生產范圍內。電磁閥控制電路如圖5所示。

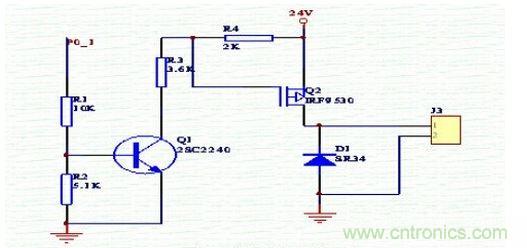

電磁閥控制電路
圖 電磁閥控制電路

當P0_1輸出為高電平時,三極管處于飽和狀態,場效應管IRF9530作為電子開關,IRF9530加了驅動電壓,漏極獲得放大電流,電磁閥閉合;當P0_1輸出為低電平時,三極管的基極電壓為0,使三極管處于截止狀態,場效應管也不符合導通條件,也處于截止狀態,電磁閥斷開。
