PCB板設計時必須考慮到的防靜電ESD問題

發布時間:2019-04-11 責任編輯:wenwei

【導讀】PCB板 layout對防靜電影響重大,所以必須在layout前就得考慮ESD防護問題,而不是在板子出來后才加以修正。加TVS diode絕對是簡單而實用的防ESD方式,但它還是需要在畫線路圖時就選好具體料號或封裝,并在PCB上留好位置,一旦在測試當中沒辦法通過時就可以把它加上再測,當然,如果不加TVS也能通過那就更好了。如果沒留位置且測試通不過,這是件麻煩事。TVS應用時需要考慮layout,需要考慮泄放路徑的最短化,再好的TVS如果layout不好,它同樣沒辦法起到防ESD的作用。

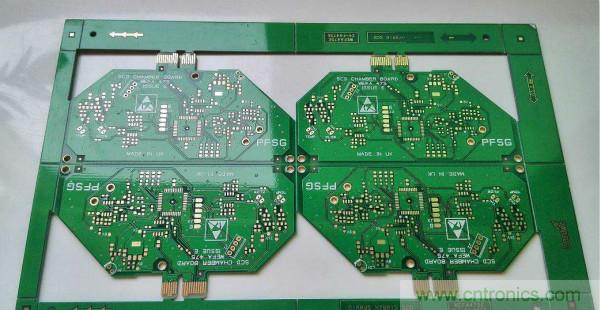

PCB板設計時必須考慮到的防靜電ESD問題

不管選擇怎樣的TVS器件,它們在電路板上的布局非常重要。盡可能使用多層PCB,相對于雙層PCB而言,地平面和電源平面,以及排列緊密的信號線-地線間距能夠減少共模阻抗和感性耦合,使之達到雙面PCB的1/10和1/100。TVS布局前的導線長度應該減到最小,因為快速(0.7ns)ESD放電電流在電感性布線上感應出很高的電壓尖峰,影響ESD保護的性能。

對于便攜式設備來說,各類集成電路的復雜性和精密度的提高使它們對ESD也更加敏感,以往的通用回路設計也不再適合。合理的PCB布局最重要的是要在使用TVS二極管保護ESD損害的同時避免自感。ESD設計很可能會在回路中引起寄生自感,會對回路有強大的電壓沖擊,導致超出IC的承受極限而造成損壞。負載產生的自感電壓與電源變化強度成正比,ESD沖擊的瞬變特征易于誘發高強自感。減小寄生自感的基本原則是盡可能縮短分流回路,必須考慮到包括接地回路、TVS和被保護線路之間的回路,以及由接口到TVS的通路等所有因素。所以,TVS器件應與接口盡量接近(直接就近瀉放ESD 干擾,避免串入后續電路),與被保護線路盡量接近(畫版時原則上要靠近被保護的芯片),這樣才會減少自感耦合到其它鄰近線路上的機會。

在電路板設計中還應注意以下幾點:

1. 避免在保護線路附近走比較關鍵的信號線;
2. 盡量將接口安排在同一個邊上;
3. 避免被保護回路和未實施保護的回路并聯;
4. 各類信號線及其饋線所形成的回路所環繞面積要盡量小,必要時可考慮改變信號線或接地線的位置;
5. 將接口信號線路和接地線路直接接到保護器件上,然后再進入回路的其它部分;
6. 將復位、中斷、控制信號遠離輸入/輸出口,遠離PCB的邊緣;
7. 在可能的地方都加入接地點;
8. 采用高集成度器件,二極管陣列不但可以大大節約線路板上的空間,而且減少了由于回路復雜可能誘發的寄生性線路自感的影響。
