【導讀】比較器的功能是比較兩個或更多數據項，以確定它們是否相等，或者確定它們之間的大小關系和排列順序，這稱為比較?？梢詫崿F此比較功能的電路或設備稱為比較器。比較器是將模擬電壓信號與參考電壓進行比較的電路。比較器的兩個輸入是模擬信號，輸出是二進制信號0或1。當輸入電壓的差值增大或減小并且正負符號保持不變時，輸出保持恒定。
一、什么是比較器
比較器的功能是比較兩個或更多數據項，以確定它們是否相等，或者確定它們之間的大小關系和排列順序，這稱為比較。可以實現此比較功能的電路或設備稱為比較器。比較器是將模擬電壓信號與參考電壓進行比較的電路。比較器的兩個輸入是模擬信號，輸出是二進制信號0或1。當輸入電壓的差值增大或減小并且正負符號保持不變時，輸出保持恒定。
二、比較器原理
在了解了什么是比較器之后，我們再來看看比較器的工作原理。

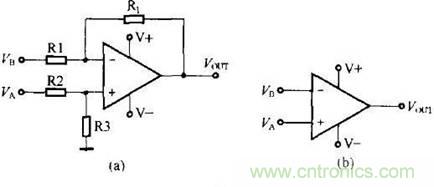

比較器可用作1位模數轉換器(ADC)。運算放大器原則上可以用作比較器而沒有負反饋，但是由于運算放大器的開環增益非常高，因此它只能處理輸入差分電壓很小的信號。而且，運算放大器的延遲時間通常較長，無法滿足實際需求?？梢哉{整比較器以提供非常小的時間延遲，但是其頻率響應特性將受到限制。為了避免輸出振蕩，許多比較器還具有內部遲滯電路。比較器的閾值是固定的，有些只有一個閾值，有些有兩個閾值。
三、比較器性能指標
在了解了比較器的工作原理后，我們來看看比較器的5大性能指標，這些性能指標包括：遲滯電壓、偏置電流、超電源擺幅、漏源電壓和輸出延遲時間。下面，我們來一一解讀這幾個指標
1.遲滯電壓：比較器的兩個輸入端子之間的電壓在過零時將改變其輸出狀態。由于輸入端通常疊加有很小的波動電壓，因此這些波動產生的差模電壓將導致比較器輸出連續變化。為了避免輸出振蕩，新的比較器通常具有幾mV的磁滯電壓。遲滯電壓的存在使比較器的開關點變為兩個：一個用于檢測上升電壓，另一個用于檢測下降電壓，電壓閾值之差(VTRIP)等于遲滯電壓(VHYST)，磁滯比較器偏移電壓是TRIP和VTRIP-的平均值。沒有滯后的比較器的輸入電壓切換點是輸入失調電壓，而不是理想比較器的零電壓。失調電壓通常隨溫度和電源電壓而變化。電源抑制比通常用于表示電源電壓變化對補償電壓的影響。
2.偏置電流：理想比較器的輸入阻抗是無限的，因此從理論上講，它對輸入信號沒有影響，但是實際比較器的輸入阻抗不可能是無限的。在輸入端有電流流過信號源的內部電阻，并流入其中。在比較器內部，導致額外的壓差。偏置電流(Ibias)定義為兩個比較器的輸入電流的中值，用于測量輸入阻抗的影響。 MAX917系列比較器的最大偏置電流僅為2nA。
3.超電源擺幅：為了進一步優化比較器的工作電壓范圍，Maxim采用并聯的NPN管和PNP管的結構作為比較器的輸入級，以便比較器的輸入電壓可以擴展，使其下限可以低至最低水平，上限比電源電壓高250mV，從而達到Beyond-theRail標準。該比較器的輸入允許較大的共模電壓。
4.漏源電壓：因為比較器只有兩個不同的輸出狀態(零電平或電源電壓)，并且具有全功率擺幅特性的比較器的輸出級是發射極跟隨器，因此使其輸入和輸出信號壓力差很小。該電壓差取決于比較器內部晶體管處于飽和狀態時的發射極結電壓，該電壓對應于MOSFFET的漏-源電壓。
5.輸出延遲時間：包括信號通過組件的傳輸延遲以及信號的上升時間和下降時間。對于高速比較器，例如MAX961，典型的延遲時間可以達到4.5ns，上升時間為2.3ns。設計時，請注意不同因素對延遲時間的影響，包括溫度、電容的影響。
