【導讀】使用數字萬用表電流表測量輸入電流將給出 RMS 讀數,該讀數將忽略脈動反向紋波電流。使用示波器電流鉗測量輸入電流通常不會給出更好的結果。這是由于輸入電流的高直流分量使示波器電流傳感器的磁芯材料飽和,從而無法再解析交流紋波分量。
輸入反向紋波電流以毫安峰峰值 (mAp – p) 為單位定義,通常在標稱輸入電壓和滿負載下。但在進行濾波之前,必須首先測量紋波電流。
測量反向紋波電流
使用數字萬用表電流表測量輸入電流將給出 RMS 讀數,該讀數將忽略脈動反向紋波電流。使用示波器電流鉗測量輸入電流通常不會給出更好的結果。這是由于輸入電流的高直流分量使示波器電流傳感器的磁芯材料飽和,從而無法再解析交流紋波分量。
解決方案是使用精密分流器并測量其兩端的電壓以確定電流;然而,這里需要謹慎。有些低阻值電阻采用繞線結構,會大大增加串聯電感,從而影響測量結果。這些測量必須使用串聯電感極低 (<0.1 ?H) 的分流電阻器。金屬條電阻器可以提供這樣的值。
然而,測量技術本身至關重要,因為很容易出現嚴重錯誤。首先,分流電阻器應具有低阻值,以免對轉換器的輸入電壓產生太大影響。如果使用 0.1 Ω 分流器,則典型的 5 mV/格示波器設置將只能解析 50 mA 的電流。其次,探頭連接必須盡可能短,以免受到輻射干擾。圖 1 顯示了將探頭接觸分流電阻器的正確方法,圖 2 顯示了由于正確和不正確的測量方法而導致的讀數差異。
正確的測量技術
相同反向紋波電流的錯誤(左)和正確(右)結果
反向紋波電流對策

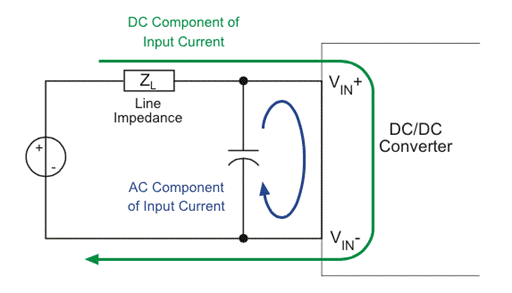

使用輸入電容器減少反向紋波電流
減少反向紋波電流的簡單方法是在 DC/DC 轉換器的輸入引腳上添加一個具有低 ESR 的電解電容器或鉭電容器。電容器通過線路阻抗以比主電源低得多的阻抗為脈動紋波電流提供能量,因此主電源提供輸入電流的直流分量,而電容器提供輸入電流的大部分交流分量并且從主電源流出的交流電流大大減少。
