【導讀】LCR作為測量?jī)x器，能夠?qū)υ膮?shù)進行準確測量。尤其是電容、電感、電阻等元器件來說，測量過程簡單、操作方便、成本極低。但是LCR在對電感的測量時，有串聯和并聯兩種模式，這要如何選擇？
電橋的串聯與并聯測試按鈕
低串高并，小阻抗器件用串聯模式計算精度高，例如阻抗小于1K用串聯，1K到幾十K串并聯都可以，還是建議用串聯。大阻抗器件用并聯模式計算精度高，阻抗大于幾百K或M的量級就用并聯模式。即大電感200H或小電容用并聯。小電感2mH或大電容用串聯。另外小電感小電容適當提高測試頻率可以提高測量精度。實際運用中串聯模式使用比較多。
電解電容，一般阻抗值比較低，選擇用串聯形式。如果還有不確定的，可以根據先串聯，視情況加直流偏置電感≥1H 100Hz 并聯測量電平AC要低，如低至50mV。

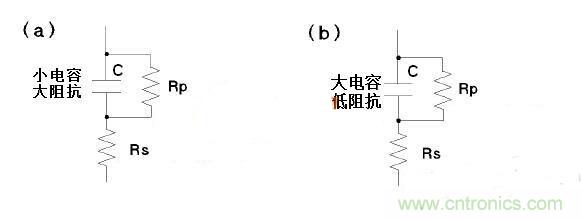

圖1
因圖a為小容量電容，因此阻抗很大，此時并聯電阻Rp的影響遠大于串聯電阻Rs，因此測量應以并聯模式。而圖b為大容量電容，其阻抗很低，與Rp并聯后的阻抗小于或遠小于串聯電阻Rs，此時電容中串聯電阻Rs的影響大大于并聯電阻，因此測量應以串聯模式。
推薦：
總阻抗大于10k歐姆，使用并聯模式測量；
總阻抗小于10歐姆，使用串聯模式測量；
總阻抗介于10歐姆和10K歐姆之間按工廠推薦的測量要求進行測量。
本篇文章幫助大家解決了一個選擇性的問題，在使用LCR對電感進行測量時，究竟是選用串聯模式還是使用并聯模式。并給出了一定的選擇建議，希望大家在閱讀過本篇文章之后能夠有所收獲。
