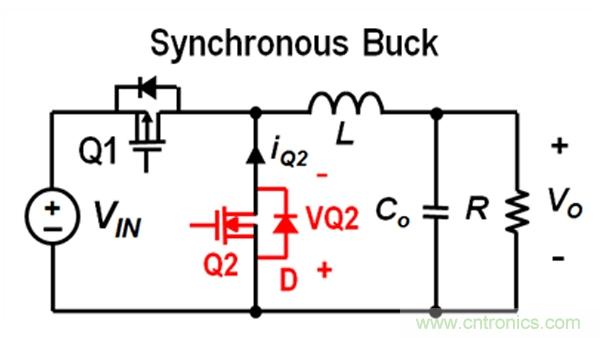

【導讀】電容對于同步降壓轉換器而言，是個至關重要的組件。由于有著各種各樣的電容技術，因此，如圖1所示，在設計同步降壓轉換器時需考慮輸入和輸出電容的參數。電力電容的選擇參數如下文表1所示：
下文表2所示為各類技術相關的電容特性。
電容阻抗與頻率的比值也非常重要，因?yàn)樗鼪Q定了降壓轉換器將電容作為儲能容器而非感應器的開關頻率。阻抗可受電容的ESR（有效串聯電阻）和ESL（有效串聯電感）影響，且看起來像一個U形曲線，如圖2所示。圖2中所示的自諧振頻率是電容開始用作感應器的頻率（示例為10uF電容）。理想狀態下，我們希望降壓轉換器以電容區域的開關頻率進行開關操作。
我們可以使用電容組合使阻抗曲線“變平”，以在推高降壓轉換器的開關頻率的同時，使其仍處于電容區域內。電容阻抗因技術和開關頻率而異。
那么，如何選擇輸入和輸出濾波器選擇電容呢？
對于輸入濾波器，你需要選擇一個電容來處理輸入交流電流（紋波）和輸入電壓紋波。
對于輸出濾波器，你需要選擇一個電容來處理負載瞬態，并將輸出電壓紋波降至最低。
圖3所示方程為確定電容可以承受的輸入電流RMS（均方根）電流。根據輸入電壓、輸入電流RMS電流，以及輸入電壓峰-峰紋波，您可以根據電容數據表選擇電容。建議將鋁電解電容(AlEl)和陶瓷電容結合使用。陶瓷電容的ESR較低，且能夠降低輸入電壓峰-峰紋波，這反過來又能夠減少輸入大電容所需處理的輸入紋波電流。

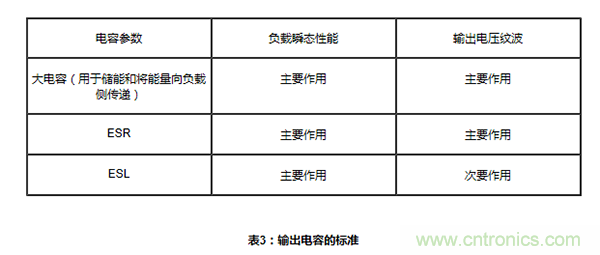

下文表3所示為輸出電容的選擇標準：

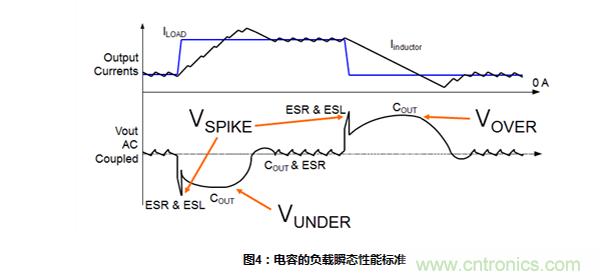

下文圖4所示為每個輸出電容元件對降壓轉換器負載瞬態性能的作用機制

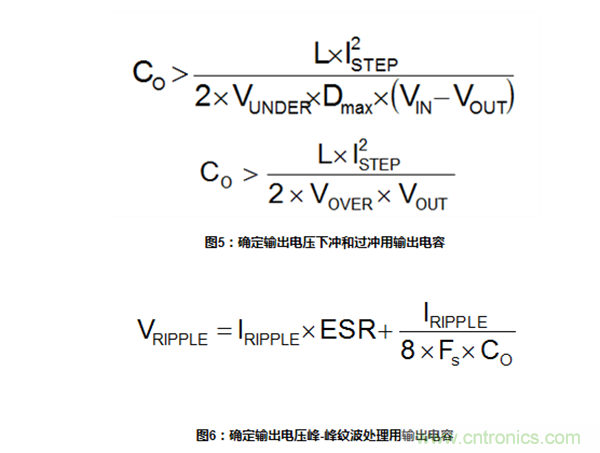

如下文圖5-6所示，電容的輸出電壓過沖、下沖和峰-峰電壓紋波計算值可用于確定電容。
以下所示為輸出電容的一個選擇示例
輸出電容
- 2A～10A負載階躍 @ 15A/ms
- 使用2x 1000 mF鋁質電解電容器：19mW ESR
- PLOSS = (3.32/2)2 x 19/2 x 10-3 = 0.024W]
- 為了幫助降低尖峰，加入兩個10 mF陶瓷電容器(1210)，分別為0.8mW ESR、1.1nH ESL
- 該選擇方案能夠提供：
- 1.7mV輸出電壓下沖
- 10.7mV輸出電壓上沖
- 19.9mV電壓尖峰
- 2.8mV輸出電壓峰-峰紋波
所以，設計降壓轉換器時，記住這些電容選擇標準，您就可以設計出高性能、穩定且可靠的解決方案了！嘗試在您的下一個直流/直流供電設計中使用一款TI的降壓轉換器和降壓控制器產品吧！
