如何讓微型數據轉換器通過更小尺寸創造更多價值?

發布時間:2019-12-22 責任編輯:lina

【導讀】隨著系統尺寸越來越小,每平方毫米的印刷電路板(PCB)面積都至關重要。與此同時,隨著對數據需求的增加,則需要監視更多的傳感器

隨著系統尺寸越來越小,每平方毫米的印刷電路板(PCB)面積都至關重要。與此同時,隨著對數據需求的增加,則需要監視更多的傳感器。

本文將討論如何顯著減少PCB占用空間,增加通道密度以及最大限度地發揮其他組件和功能與TI微型數據轉換器高度集成的優勢,從而以更小的尺寸創造更多的價值。

第一個優點:PCB占用空間更小

和封裝技術的進步使得電子元件變得越來越小。

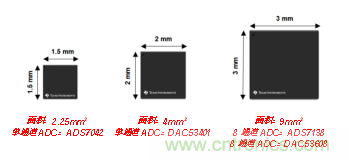

如圖1所示,TI最新的單通道ADC(ADS7042)占用空間為2.25mm2,幾乎是十年前同類ADC的一半。同樣,TI最新的單通道DAC(DAC53401)是十年前同類DAC的四分之一。同樣,對于多通道應用,TI最新的8通道ADC(ADS7138)和DAC(DAC53608)的占用空間均為9mm2(每個通道約1mm2)。

如何讓微型數據轉換器通過更小尺寸創造更多價值?
圖1:TI的更小數據轉換器

這些微型數據轉換器可以減少空間受限設計的PCB尺寸,或可將更多通道集成到相同的PCB尺寸中,或兩者兼有。

優點2:集成模擬功能

許多系統使用分立元件和無源元件來實現各種模擬功能,如信號調節、偏置和比較器。由于TI的小型數據轉換器集成了這些功能,它們可以消除許多分立和無源元件,從而減小了PCB的尺寸,簡化了設計,并且提高了性能和可靠性。

此類集成的一些例子包括:
外部組件更少

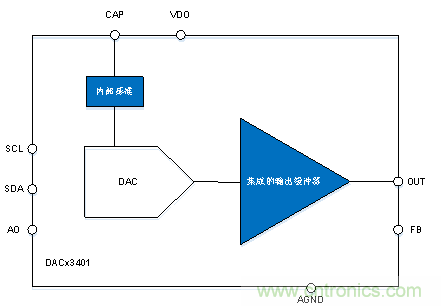

如圖2所示,DAC53401集成了輸出緩沖器和內部基準,節省了PCB面積和成本。

如何讓微型數據轉換器通過更小尺寸創造更多價值?
圖2:DAC53401中的集成基準和緩沖器

另一個例子是圖3所示的ADS7138。對于大多數應用,ADS7138在輸入端不需要驅動放大器,因而可再次節省PCB面積和成本。

如何讓微型數據轉換器通過更小尺寸創造更多價值?
圖3:ADS7138不需要外部放大器

偏置電壓產生(固定和可變)

DAC53401的電可擦可編程只讀存儲器(EEPROM)和壓擺率控制特性為產生固定或可變的偏置電壓提供了良好條件。圖4所示為一個照明應用的示例。

 如何讓微型數據轉換器通過更小尺寸創造更多價值?
圖4:偏置LED的DACx3401

模擬和數字比較器

比較器通常被用在這樣的系統中:因為當電流、電壓和溫度等任何關鍵信號偏離其預期范圍時,它會立即向主機控制器發出警報。此比較器應具有快速響應時間和能夠避免誤報。

如圖5所示,單獨反饋引腳(FB)可以讓您把DAC53401當作帶可編程閾值電壓的模擬比較器使用。

如何讓微型數據轉換器通過更小尺寸創造更多價值?
圖5:DACx3401可以訪問其內部放大器反饋路徑

如圖6所示,ADS7138將數字比較器功能與可編程閾值、滯后和事件計數器等功能集成在一起,大大降低了錯報的可能性。

 如何讓微型數據轉換器通過更小尺寸創造更多價值?
圖6:作為數字比較器的ADS7138

優點3:集成數字特征

更小的數據轉換器不僅可以進行遠程傳感器調節,還可以進行遠程數據處理。本地處理提高了遠程傳感器的性能,減少了報警時的響應時間,并釋放了中央處理器中的一些處理帶寬。

例子包括:

提高噪聲性能的輸出平均

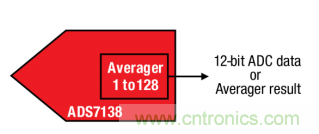

如要減少系統中噪聲的影響,通常的做法是在短時間內平均傳感器讀數。如圖7所示,ADS7138可以平均多達128個樣本,能將噪聲的影響減少10倍以上。

如何讓微型數據轉換器通過更小尺寸創造更多價值?
 如何讓微型數據轉換器通過更小尺寸創造更多價值?
圖7:ADS7138內部的平均特性

通用輸入/輸出(GPIO)

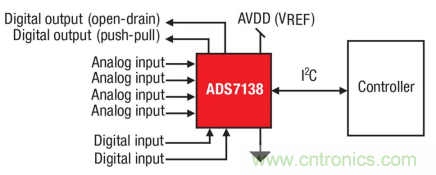

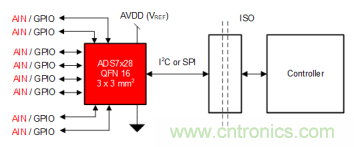

在許多系統中,檢測報警事件需要立即進行控制操作(如關閉加熱元件或打開危險指示器)。在ADS7138中,一些模擬輸入通道可以監測傳感器,而未使用的模擬輸入通道可以用作GPIO引腳。如圖8所示,被監測的傳感器可以本地控制GPIO引腳的狀態,或者使用I2C接口的中央處理器可以遠程控制狀態。

如何讓微型數據轉換器通過更小尺寸創造更多價值?

 如何讓微型數據轉換器通過更小尺寸創造更多價值?
如何讓微型數據轉換器通過更小尺寸創造更多價值?
圖8:ADS7138: ADC和GPIO

波形產生

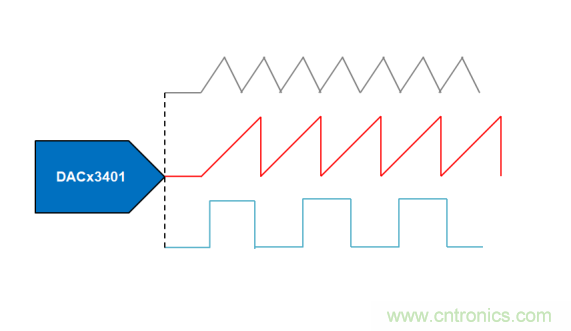

在某些系統中,您需要生成特定的波形以產生提示音(如在醫療應用中)或創造LED呼吸效果(如在照明應用中)。像DAC53401這樣的DAC具有稱之為連續波形生成的特性,使您能夠生成三角形、正方形、梯形或鋸齒波,如圖9所示。

如何讓微型數據轉換器通過更小尺寸創造更多價值?
圖9:生成多種波形的DACx3401

循環冗余校驗(CRC)

使用ADCs (如ADS7138)進行關鍵監測功能或冗余測量時,必須保持?jǐn)?shù)據完整性。如圖10所示,ADS7138通過在ADC和中央處理器之間的數據通信上執行CRC來實現這一點。

如何讓微型數據轉換器通過更小尺寸創造更多價值?
圖10:輸入和輸出數據上帶有CRC的ADS7138

如圖11所示,DAC53401和DAC43401等DAC使用CRC來確保寫入或從非易失性存儲器或EEPROM加載的內容沒有損壞。

如何讓微型數據轉換器通過更小尺寸創造更多價值?
圖11:NVM上帶CRC的DACx3401

集成這些模擬功能和數字特性可能會導致集成電路更加復雜,但它可以通過添加處理和診斷能力大大減少整個系統的復雜性。

原標題:微型數據轉換器如何通過更小尺寸為您帶來更多價值
(來源:EEWORLD,作者:Gavin Bakshi)
