純干貨分享:解析上拉電阻故障案例

發布時間:2015-05-15 責任編輯:echolady

【導讀】很多工程師對于比較器的電阻處理都有獨到的見解,本文就由牛人為我們現場深度解析比較器的故障案例,看看工程師是怎樣排除上拉電阻的故障的。同時也希望新手以后能夠對類似的故障事件學以致用。

案例基本情況

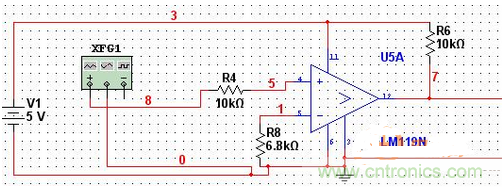

在這個案例中,比較器接上拉電阻之后,出現了電壓輸出故障。比較器保持高電平輸出的情況下,有無輸入都顯示電壓為5V直流。然而使用仿真軟件測試時,卻可以正常輸出,無法摸清問題出現在哪里。該案例電路圖如下:

純干貨分享:解析上拉電阻故障案例

技術牛人支招

通過對該電路圖的分析,判斷電路設計可能存在兩個問題:

1、輸入電壓頻率過高。由于比較器的輸出翻轉需要時間,出現誤差在所難免。

2、電阻設置不合理。從圖紙中我們可以看到,該比較器只接了一個單電源,而負輸入端是接地的。電源接地往往會導致電壓輸出差值需求較大。因此圖中R8與電源的接口處,需要增加一個新電阻,形成分壓電路。

解決方案

想要讓比較器完成可靠翻轉,正負輸入端就需要人工設置幾mV的微小電壓差。從上文中電路圖的設計情況來看,負輸入端要與正輸入端保持電壓差,必須輸入一個幾mV甚至是1個參考電壓左右的正電壓值。通常情況下這個范圍會比正負電源的范圍小,可以先從1參考電壓開始增加,逐步調試。

最終結果

經過精密測試后,給比較器增加1參考電壓,順利的解決了電壓輸出故障問題。

編者按:在發現輸出電壓值不正常之后,工程師需要結合電路圖、上拉電阻數值設置、具體的輸入、輸出電壓情況等,進行全面分析,例如是否接地、電阻設置是否合理等都是需要進行全面檢查的方向。
