【導讀】?jī)煞N狀態之間的切換是通過施加單個觸發脈沖實現的，這反過來會導致“ON”晶體管變?yōu)椤癘FF”，“OFF”晶體管在觸發脈沖的負半部分變?yōu)椤癘N”。該電路將通過依次向每個基極施加脈沖來順序切換，這是通過使用偏置二極管作為轉向電路的單個輸入觸發脈沖來實現的。

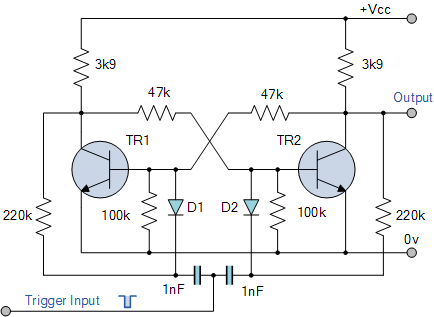

在兩種穩定狀態之間手動切換可能會產生雙穩態多諧振蕩器電路，但不太實用。下面顯示了僅使用一個觸發脈沖在兩種狀態之間切換的一種方法。
順序切換
兩種狀態之間的切換是通過施加單個觸發脈沖實現的，這反過來會導致“ON”晶體管變?yōu)椤癘FF”，“OFF”晶體管在觸發脈沖的負半部分變?yōu)椤癘N”。該電路將通過依次向每個基極施加脈沖來順序切換，這是通過使用偏置二極管作為轉向電路的單個輸入觸發脈沖來實現的。
然后在應用個負脈沖時切換每個晶體管的狀態，并且應用第二個負脈沖將晶體管重置回其原始狀態，作為二分頻計數器。同樣，我們可以移除二極管、電容器和反饋電阻器，并將單獨的負觸發脈沖直接施加到晶體管基極。
雙穩態多諧振蕩器有許多應用，可產生用于計數電路的置位復位 SR 觸發器電路，或用作計算機中的一位內存存儲設備。雙穩態觸發器的其他應用包括分頻器，因?yàn)檩敵雒}沖的頻率恰好是 觸發輸入脈沖頻率的一半 ( ?/2 )，因?yàn)樗鼈儠?huì)從單個輸入脈沖改變狀態。換句話說，電路產生分頻，因?yàn)樗F(xiàn)在將輸入頻率除以二（倍頻程）。
TTL/CMOS 雙穩態多諧振蕩器
除了用晶體管等單獨的分立元件生產雙穩態多諧振蕩器外，我們還可以使用常用的集成電路構建雙穩態電路。以下電路顯示了如何僅使用兩個 2 輸入邏輯“與非”門構建基本雙穩態多諧振蕩器電路。
