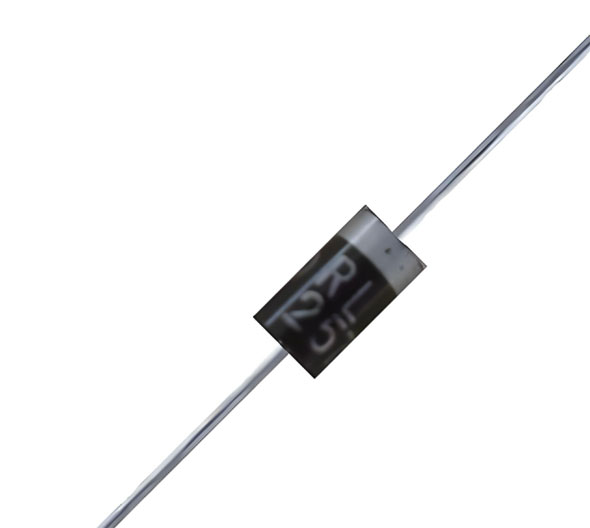

【導讀】在醫療設備、工業自動化等關鍵領域，TVS管（瞬態電壓抑制器）如同電路系統的“隱形守護者”，能在納秒級響應中抵御萬伏浪涌。然而行業調研顯示，72%的電路失效源于TVS選型誤區——盲目追求峰值功率而忽略鉗位電壓特性，本文將用實測數據揭示選型核心法則。
一、致命誤區：峰值功率≠保護效力
揭開參數迷思的三大真相
物理本質
PPPM（峰值脈沖功率）= VC（鉗位電壓）× IPP（峰值電流）
*技術圖解：當10/1000μs浪涌波形沖擊時，TVS響應時間＜1ps，但VC值決定最終殘壓*實測反證
二、核心參數四維評估模型
超越數據手冊的實戰選型法
關鍵參數解讀
鉗位電壓VC：決定保護效果的核心（需低于器件擊穿電壓20%以上）
響應時間：雪崩二極管＜1ps，MOV壓敏電阻＞5ns
結電容Cj：高頻電路需＜10pF（如USB3.0接口）
熱崩潰點：SO-8封裝在25℃時PPPM=400W，85℃時僅280W
三、場景化選型實戰手冊
應對三大致命浪涌源
? 工業現場（ISO 7637標準）
電機啟停浪涌：選VC≤36V，PPPM≥600W（如SMAJ36A）
繼電器觸點彈跳：搭配RC緩沖電路，TVS結電容需＜50pF
案例：伺服驅動器24V總線保護方案
輸入電壓：24VDC 浪涌等級：1000V/2Ω（ISO 7637-2 Pulse 1） 選型方案：SMCJ30A（VC=48.4V@IPP=47A，Cj=1500pF）
? 汽車電子（AEC-Q101認證）
拋負載Load Dump：12V系統需VC≤40V，PPPM≥3000W
靜電放電：USB端口優先選用DFN1006封裝（VC=18V，Cj=0.5pF）
實測數據：某車機用SMDJ14A通過15kV接觸放電測試
? 醫療設備（IEC 60601標準）
除顫儀脈沖防護：TVS+氣體放電管二級防護
MRI設備干擾：選用磁屏蔽封裝（如TO-277系列）
四、前沿技術演進方向
新一代TVS的破局之道
智能集成化
內建電壓偵測電路（如Littelfuse的SIDACtor?）
數字可編程鉗位電壓（ST的VIPower系列）
材料革命
碳化硅TVS（擊穿場強達3MV/cm，較硅基提升10倍）
納米晶合金多層結構（能量密度提升至10kJ/m3）
結語：精準選型的黃金法則
TVS管的保護效能絕非由峰值功率單參數決定，鉗位電壓VC與被保護器件耐壓的匹配度才是生存關鍵。在新能源車800V平臺、5G基站等高壓場景中，優選VC值低于系統耐壓30%且熱穩定性強的型號，方能在納秒級的生死競速中守護電子系統的安全底線。
