以下是Littelfuse應用工程師在長期與客戶合作中積累的一些TVS選型問題，通過潛心梳理匯總的相關經驗， 呈現如下，以饗讀者，快來看看吧！
首先，在TVS選型前需要先確定一些條件。這一步其實很重要，因?yàn)檫@些條件如果無法確定或者不夠準確，那么TVS選型的結果是會大打折扣的。正所謂，工欲善其事，必先利其器！

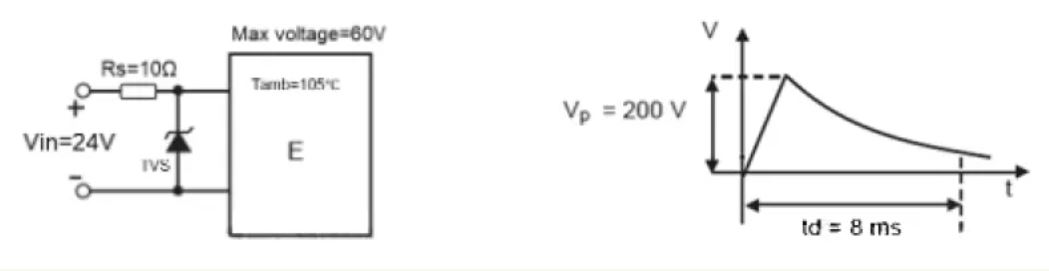

讓我們以下面這個案子為例，看看在初始設計階段，如何通過計算來選擇一款合適的TVS。
以上就是目前我們所有的已知信息，下面就讓我們開始TVS的選型吧！
TVS的選型
1. Vin=24 VDC 考慮±10%的電壓波動，Vin(max)=24 × 1.1=26.4 V，所以TVS的VRWM>26.4 V；
2. 因?yàn)楹蠹?jí)被保護芯片的Vmax=60 VDC，同樣考慮10%的余量Vmax=60 × 0.9=54 VDC，所以TVS的Vcl<54 V；
3. 按照第2點的結果，可以通過下面的公式計算得到Ipp，Ipp=(Vp-Vcl)/Rs=(200-54)/10=14.6 A，所以TVS的Ipp>14.6 A；
4. 最后，再計算一下Ppp，Ppp = Vcl x Ipp = 54 ×14.6 = 788.4 W，所以TVS的Ppp>788.4 W。

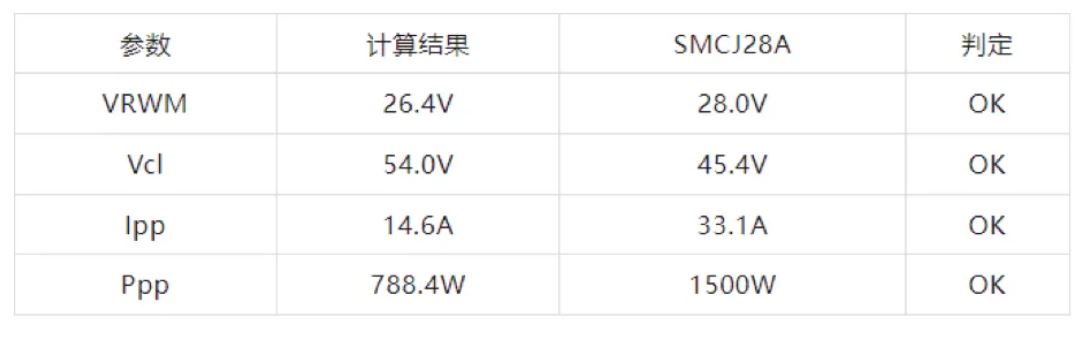

其實，如果只是比較粗略的計算，那么到這里，你已經可以根據VRWM，Vcl，Ipp，Ppp這幾個參數去選擇一款合適的TVS了。比如SMCJ28A系列：
看上去一切都很符合，不是嗎？
那么接下來，讓我們更精益求精一些，對Ppp我們需要做兩方面的校正。

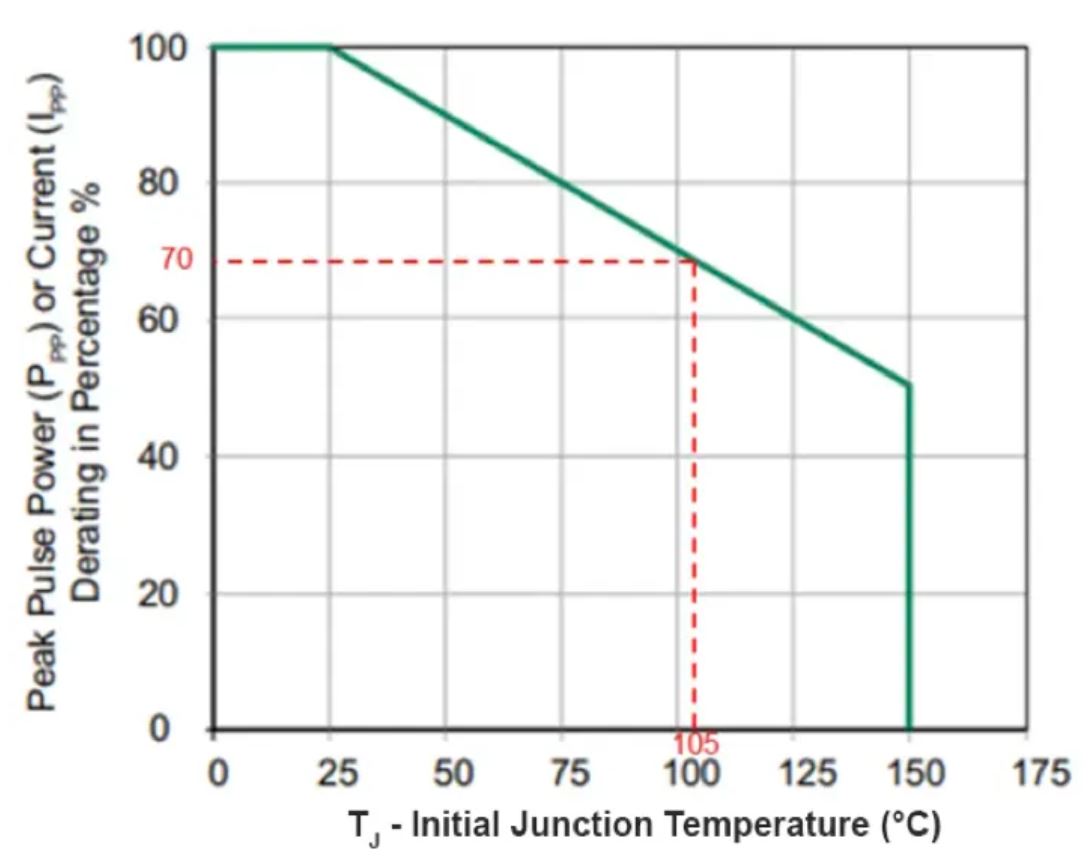

1. 首先，需要做溫度的校正。TVS規格書中Ppp參數的條件是@25℃，而我們計算得到的Ppp=788.4 W@105℃。所以，我們需要把這個值校正到25℃。參考下圖，105℃時的derating=70%，那么Ppp=788.4/0.7=1126 W@25℃。
2. 接下來，我們來做波形的校正。TVS中的Ppp參數是用10/1000μs的波形來測試的，tr=10 μs，td=1000 μs(浪涌電流最大值下降到50%時的時間)，這顯然和我們td=8 ms的浪涌波形有比較大的區別， 所以我們同樣需要進行校正。
這里如果需要精確的計算，需要知道浪涌波形詳細的形狀，并且推導出電流隨時間變化的函數，然后再通過積分算出td。這整個過程會非常非常的復雜，并且有可能你都無法算出最終的結果。所以，這里我推薦一個比較簡便的方法。下圖綠色波形是10/1000 μs的浪涌電流波形，我們把它等效成紅色的直角三角形。那么我們可以很容易得到Ipp下降到最大值的50%時，td就是整個波形寬度的1/2。
所以，我們把這個方法套用到最開始已知的浪涌波形中，可以得到td=1/2x8=4 ms。
綜上所述，我們通過校正后可以得到實際浪涌波形的Ppp=1126 W@25C@td=4 ms。

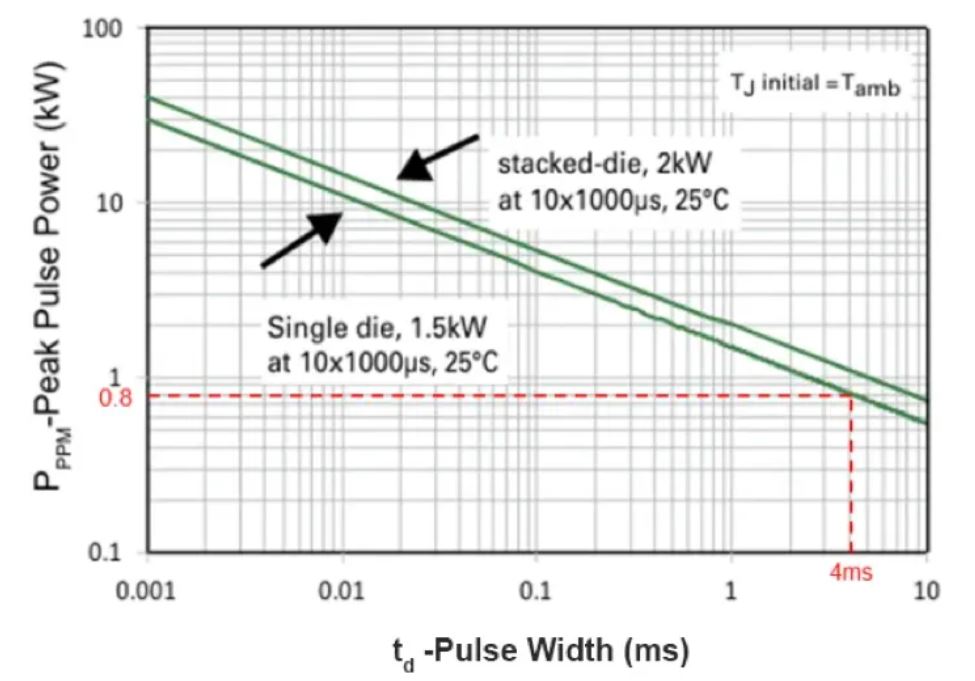

讓我們?cè)倩厝タ粗斑x的那顆SMCJ28A的規格書，你可以找到如下的Ppp vs td的曲線圖，Ppp=800 W@td=4 ms。這里我們可以發現，經過校正之后SMCJ28A的Ppp無法滿足選型的要求，太小了！

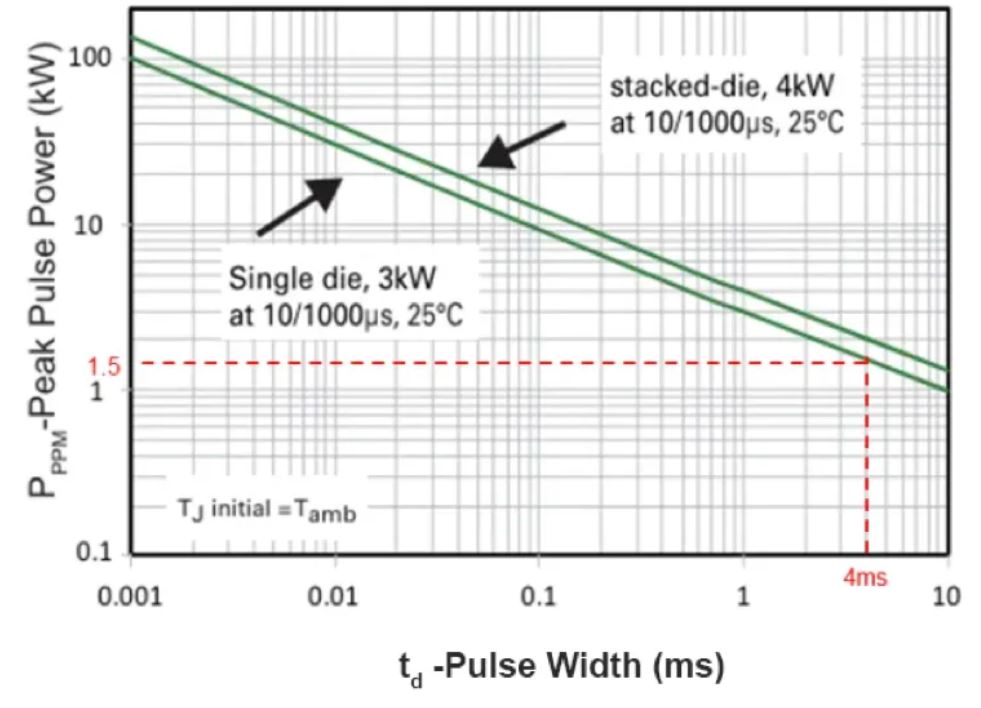

那我們?cè)撛趺崔k呢？很簡單，選更大Ppp的TVS唄！下面是SMDJ28A的Ppp vs td曲線圖，Ppp=1500 W@td=4 ms，可以滿足選型要求。

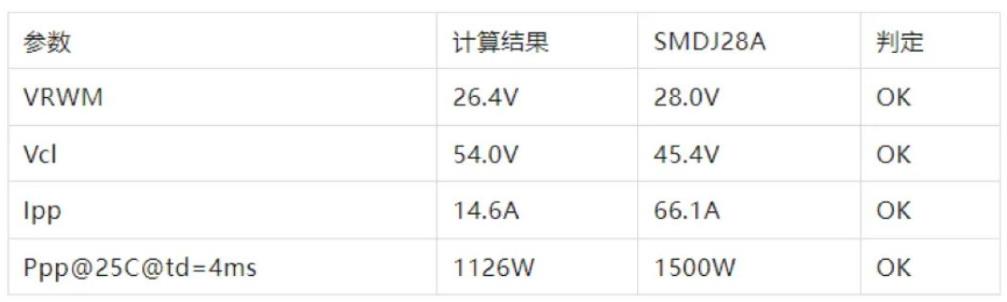

最終，我們的TVS選型結果如下：
以上總結肯定還有遺漏或者考慮不全面的地方，會繼續在更多的合作中探索與學習， 不斷改進和提升。
