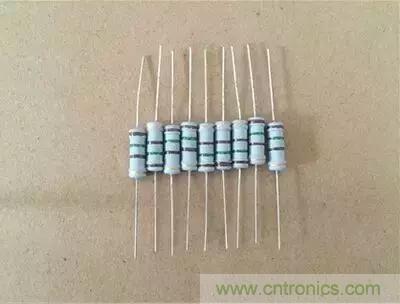

功率電阻在電子行業是非常常見的一種電阻，那么大家對于大功率電阻的了解有多少呢?精密電阻特點是什么呢?





精密電阻器，由precision resistance翻譯而來，簡稱精密電阻。普通電阻器區別高精密電阻器的主要依據為阻值誤差大小，阻值大小，溫度系數的大小。分類描述如下： 對1Ω(歐姆)以上阻值的電阻，與標識阻值相比±0.5%以內阻值誤差的電阻可稱為jepsun精密電阻，更高精密的可以做到0.01%精度，也就是電子工程師所說的萬分之一精度，此類電阻一般為薄膜電阻，使用此材質的電阻一般才能滿足生產工藝要求。這類阻值1Ω以上電阻的普通系列精密度在±5%以上，電子產品上最常見的就是5%精度的電阻，不屬于精密電阻范圍。 1Ω以下阻值的電阻，一般能達到±1%精密度之內，就算做精密電阻范疇了，因為阻值基數很小，就算是1%的誤差，實際的阻值誤差已經很小了。更高精密的可以做到±0.5%以內，但工藝要求，技術要求較高。





金屬膜精密電阻的精度較高，但阻值溫度系數和分布參數指標略低;線繞精密電阻的阻值精度和溫度系數指標很高，但分布參數指標偏低;金屬箔精密電阻的精度、阻值溫度系數和分布參數各項指標都很高：精度可達10-6，溫度系數可達±0.3×10-6/℃，分布電容可低于0.5pf，分布電感可低于0.1μh。由于上述三類精密電阻器的價格隨性能而提高，所以在應用中應根據實際情況合理選用。例如，在直流或頻率很低的交流電路中，一般只需選用線繞精密電阻或金屬膜精密電阻即可，沒有必要選用價格高昂的金屬箔精密電阻。



金屬膜精密電阻的主體通常為圓柱形;線繞精密電阻則有圓柱形、扁柱形和長方框架形幾種;金屬箔精密電阻則常呈方塊形或片形。線繞精密電阻的匝數較多時，往往采用無感繞制法繞制，正向繞制的匝數和反向繞制的匝數相同，以盡量減小分布電感。長方框架形的線繞精密電阻通常是設備制造廠根據需要專門定制的，常用于儀器儀表。



一旦儀器儀表中的長方框架形線繞精密電阻損壞，可用與原電阻合金絲的材料、直徑、長度均相同的新合金電阻絲均勻繞在原框架上代替。如果原長方框架形線繞精密電阻只是表面絕緣層破損，只需將原電阻絲從框架上拆下，重新浸漆(宜選用性能優、價格低的1260絕緣清漆)，再經晾干處理后重新繞到原長方框架上即可。



一、 精密電阻主要的判定條件是電阻的公差和溫度系數。



一般高精密電阻的公差應該小于1%，比如0.5%，0.1%，0.01% 這類，或者溫度系數較低。如25ppm,10ppm,5ppm之類。



另外，阻值小的，如10毫歐這類也屬于精密電阻。





二、 貼片電阻的最高精度是業德貼片電阻，0.01%精度，即萬分之一精度。



三、 精密電阻較少廠商設計。
